FlexKVM¶

产品介绍¶

功能介绍¶

操作系统：深度定制 LINUX 5.10.160
CPU：ARM Cortex-A7@1.6GHz
内存 (RAM)： 256MB DDR3L
存储 (ROM)： 256MB NAND Flash

物理与电气特性¶

电源输入：5V/1A
典型功耗： 1.5W ~ 2.4W（正常工作模式）
尺寸：65 x 46 x 22 mm
重量：约 100g

外观介绍¶

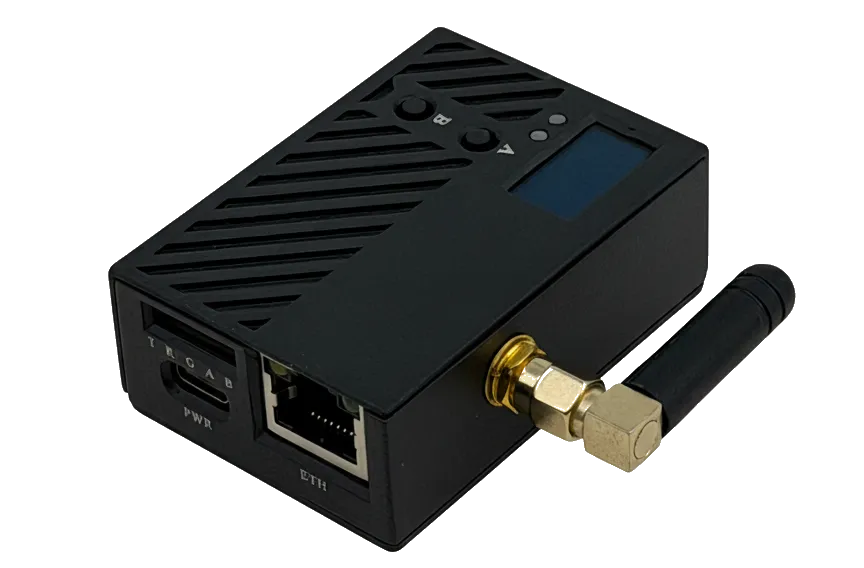

FlexKVM渲染图

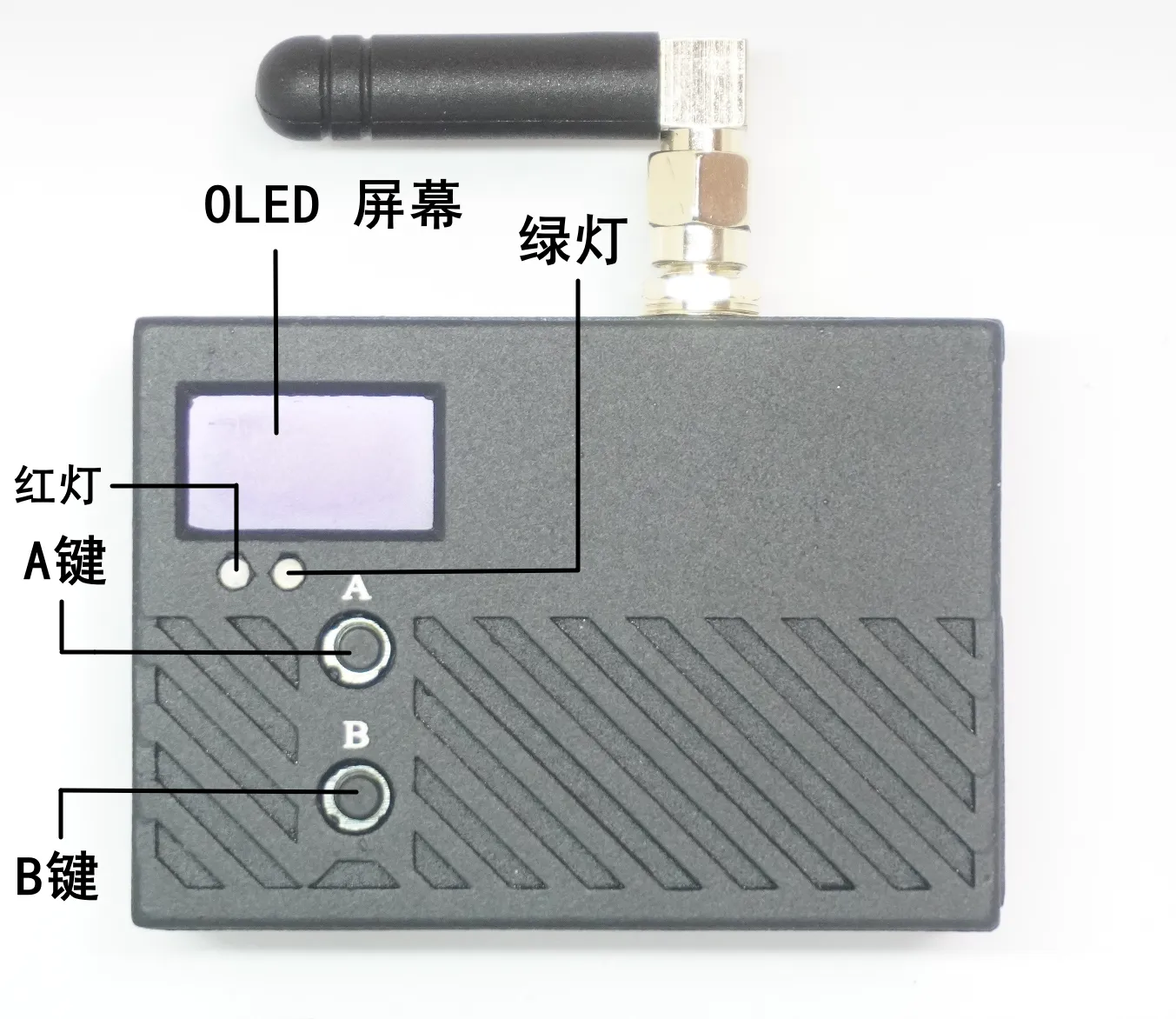

俯视图¶

俯视图带标注

oled显示屏¶

规格： 0.77 英寸单色OLED 显示屏（128x64）

用来显示设备状态，ap配网信息等

如下图所示

按键A/B¶

按键 A（配网键）：

长按 3 秒 - 6秒之间：显示AP热点图标，释放按键后进入热点配网模式
长按 6 秒：返回主界面

按键 B（模式切换键）：

长按 3 秒：WiFi 模式与 AP 模式切换

状态指示灯¶

绿灯：

灭：待机状态，视频信号未锁定
常亮：视频信号锁定，正常
慢闪：被远程操控中
快闪：数据传输中

红灯：

灭：待机状态，无错误
常亮：系统错误，请检查设备，程序退出，内核pannic
慢闪：视频信号丢失
快闪：固件升级中

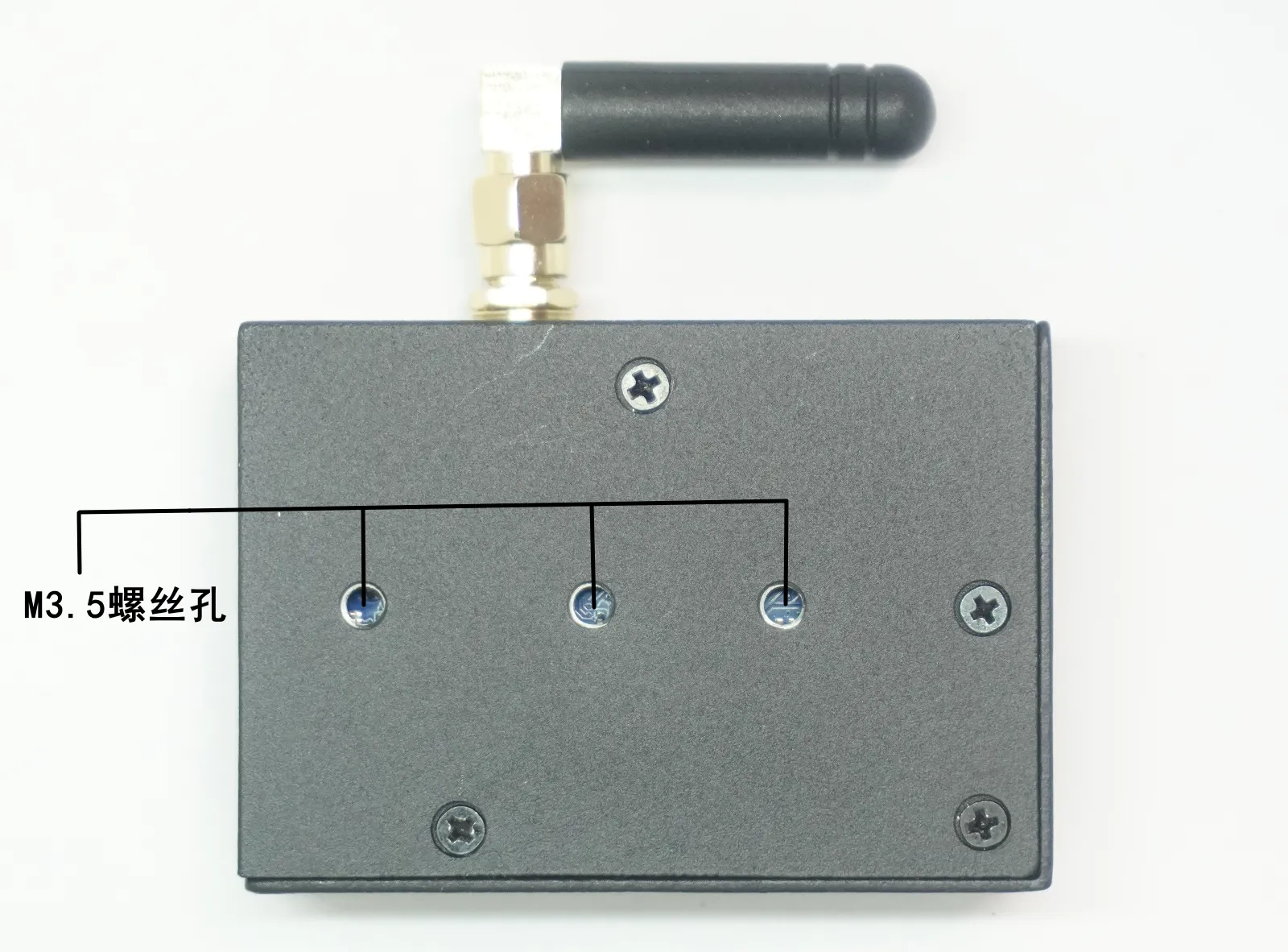

仰视图¶

仰视图带标注

螺丝孔¶

使用M3.5螺丝固定设备

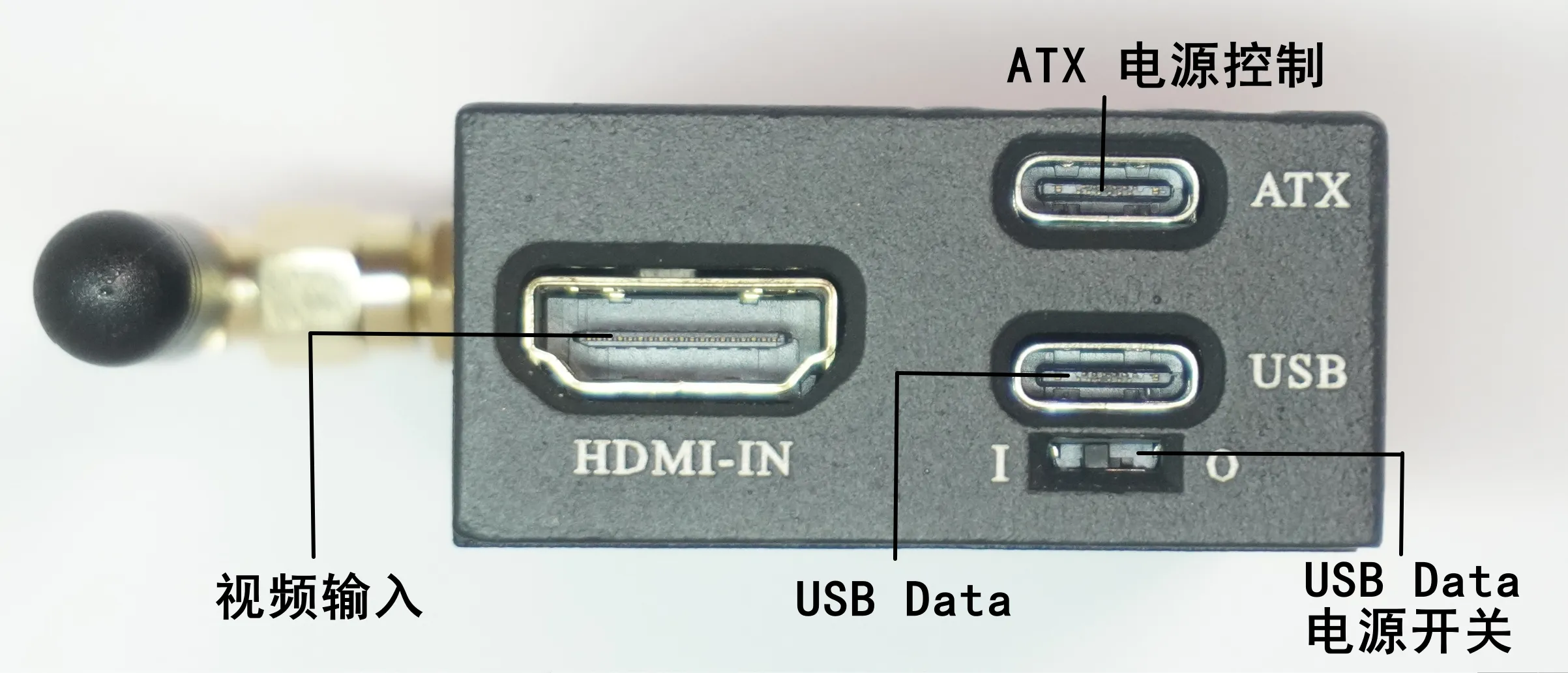

主视图¶

主视图带标注

HDMI IN¶

标准HDMI接口，支持最高1920x1200@60fps输入

USB Data¶

USB Type-C DATA（USB2.0 数据通信/OTG）

USB Data电源控制开关¶

用来控制USB Data的电源输入开关，如果拨到O，则为支持电源输入，可以使用usb data输入电源给整个设备供电，如下图所示

ATX 控制接口¶

USB Type-C ATX（电脑电源控制接口，需要带数据通道的数据线进行连接）

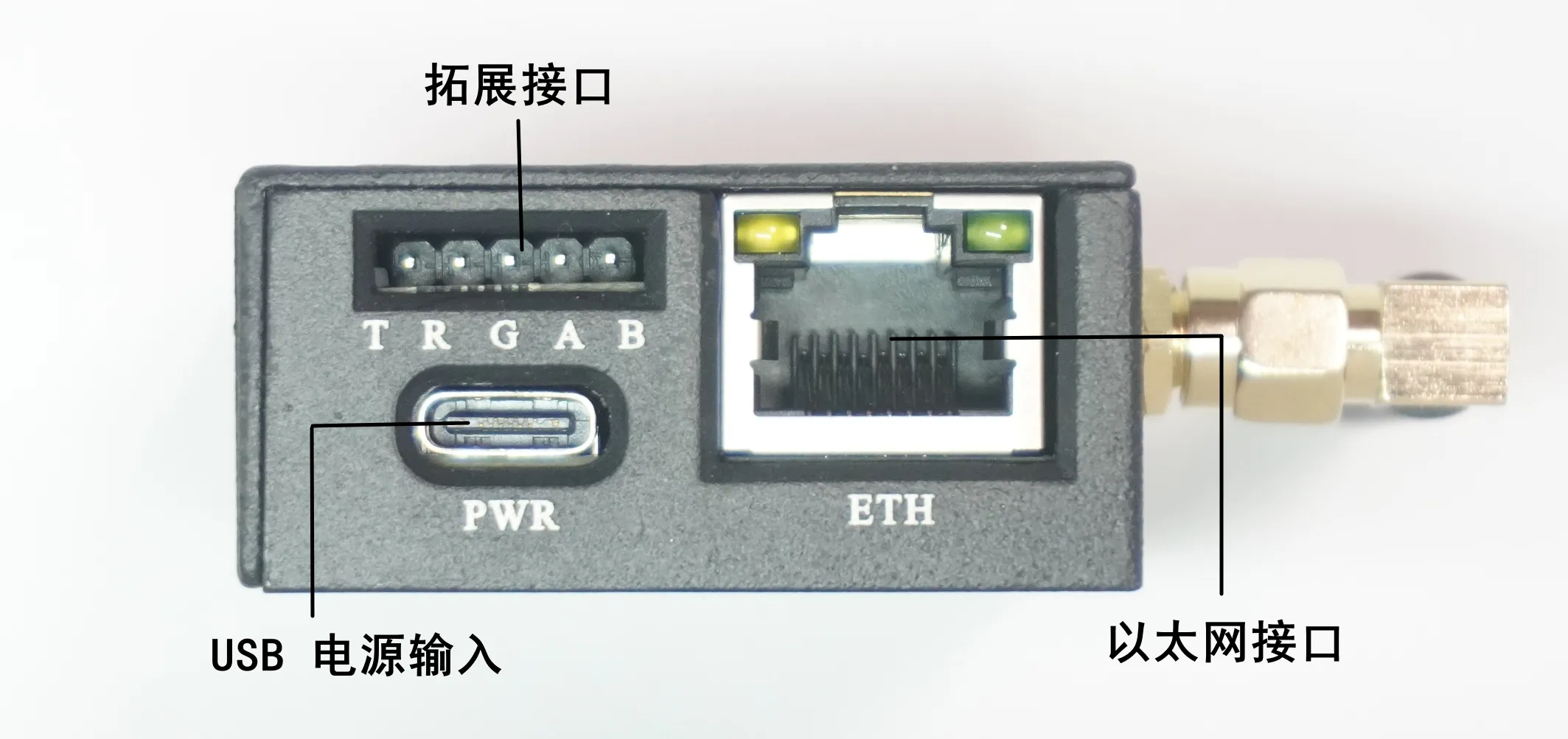

后视图¶

后视图带标注

100M 以太网口¶

10/100M 自适应以太网

usb power接口¶

输入需要是5V/1A及以上

uart接口¶

2.54mm 排针 3.3V电平，T为TXD, R为RXD,GND为地

接线如下：

flexkvm	其他设备
GND	GND
TXD	RXD
RXD	TXD

gpio接口¶

2.54mm 排针 3.3V电平

注意：请勿连接5V电平信号，否则会烧坏设备

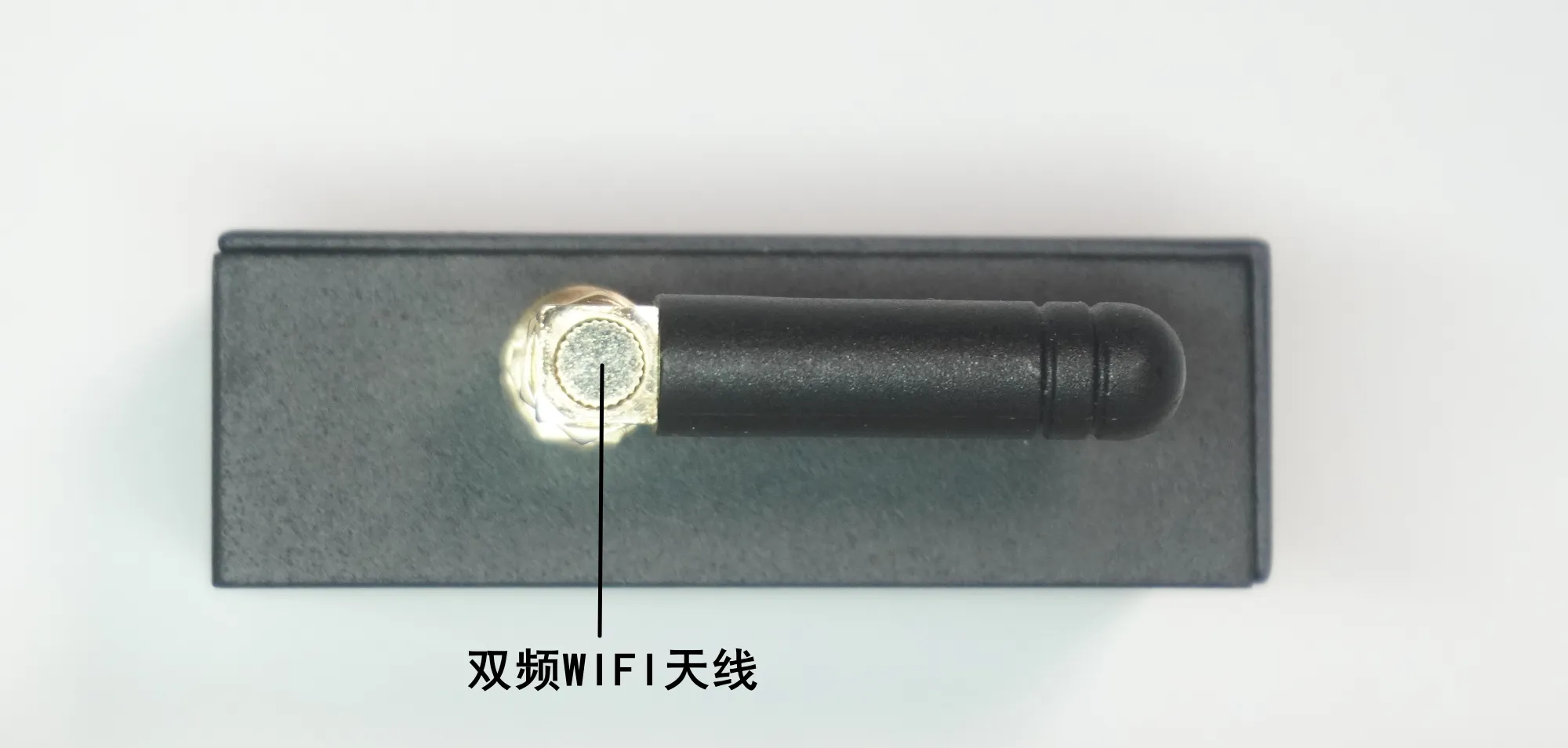

左视图¶

左视图带标注

天线接口¶

使用的是双频天线支持2.4GHz 和 5GHz，sma接口带针

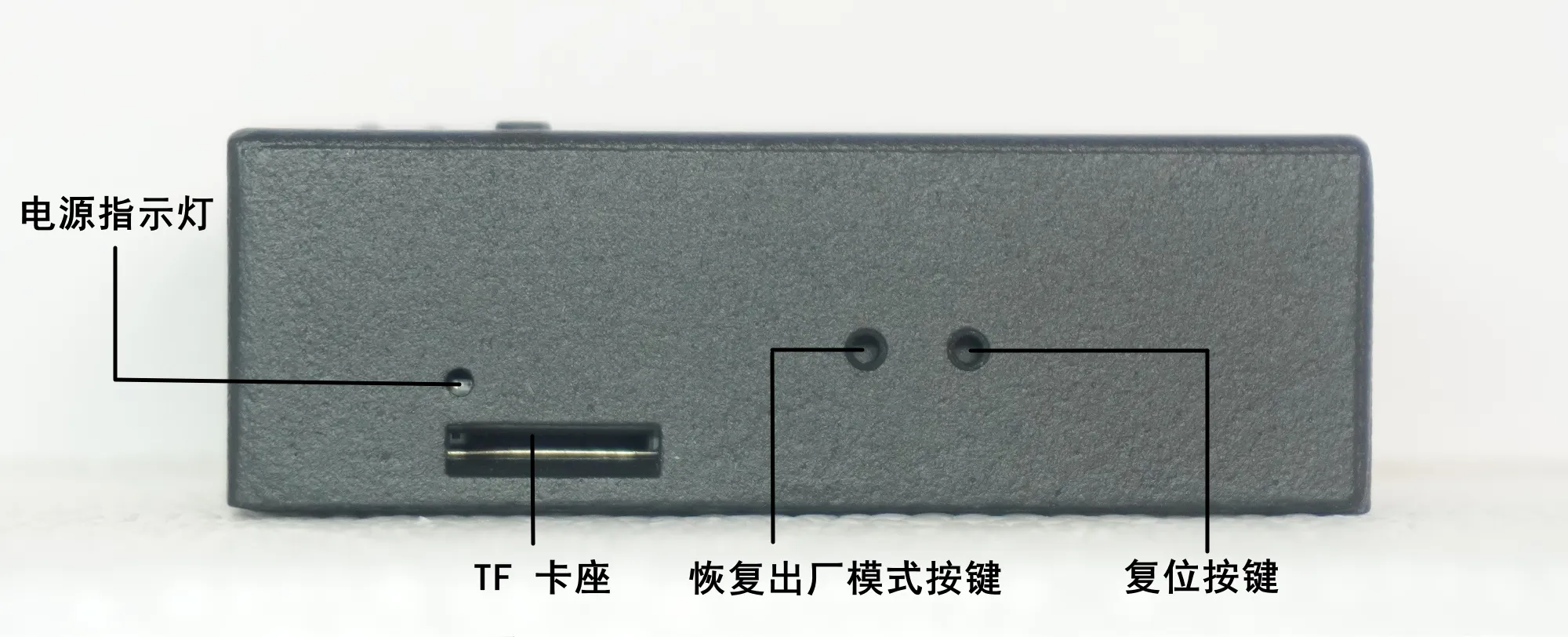

右视图¶

右视图带标注

tf卡槽¶

支持最高512GB的tf卡，使用的是micro sd卡接口

电源指示灯¶

电源指示灯，红点常亮表示设备已接通电源

恢复出厂模式按键¶

长按15s，恢复设备到出厂设置

复位按键¶

短按，强制系统重启

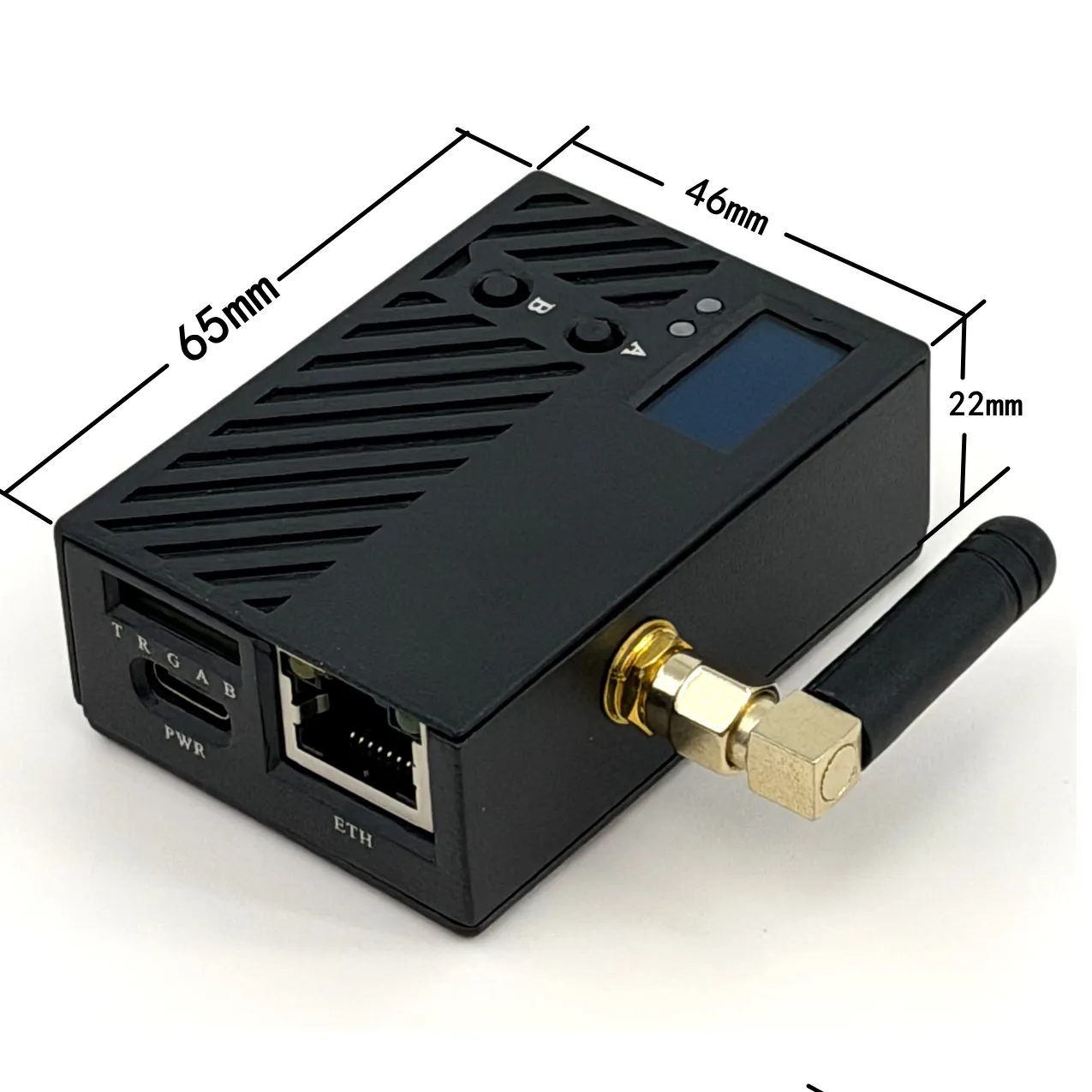

尺寸图¶

尺寸图
