快速开始¶
欢迎使用 FlexKVM！FlexKVM 是一款远程设备管理工具，通过 USB 和 HDMI 连接您的电脑（以下称为被控设备），让您通过网络在浏览器中远程操控它。
术语解释¶
| 术语 | 解释 |
|---|---|
| FlexKVM | FlexKVM设备 的简称，本文档中统一使用该简称 |
| 被控设备 | 需要远程管理的设备，如电脑、服务器等 |
| 控制端 | 操控 FlexKVM 的设备，如电脑、手机等 |
流程概览¶
快速上手的三个步骤：
| 步骤 | 操作 | 完成标志 |
|---|---|---|
| 1. 接线启动 | 连接电源、USB、HDMI | OLED 显示设备状态界面，状态指示灯常亮 |
| 2. 网络配置 | 连接有线网络或配置 WiFi | OLED 显示设备 IP 地址 |
| 3. 访问设备 | 浏览器打开设备 IP，创建账户 | 浏览器显示 FlexKVM 主界面 |
整个流程大约需要 3-5 分钟。

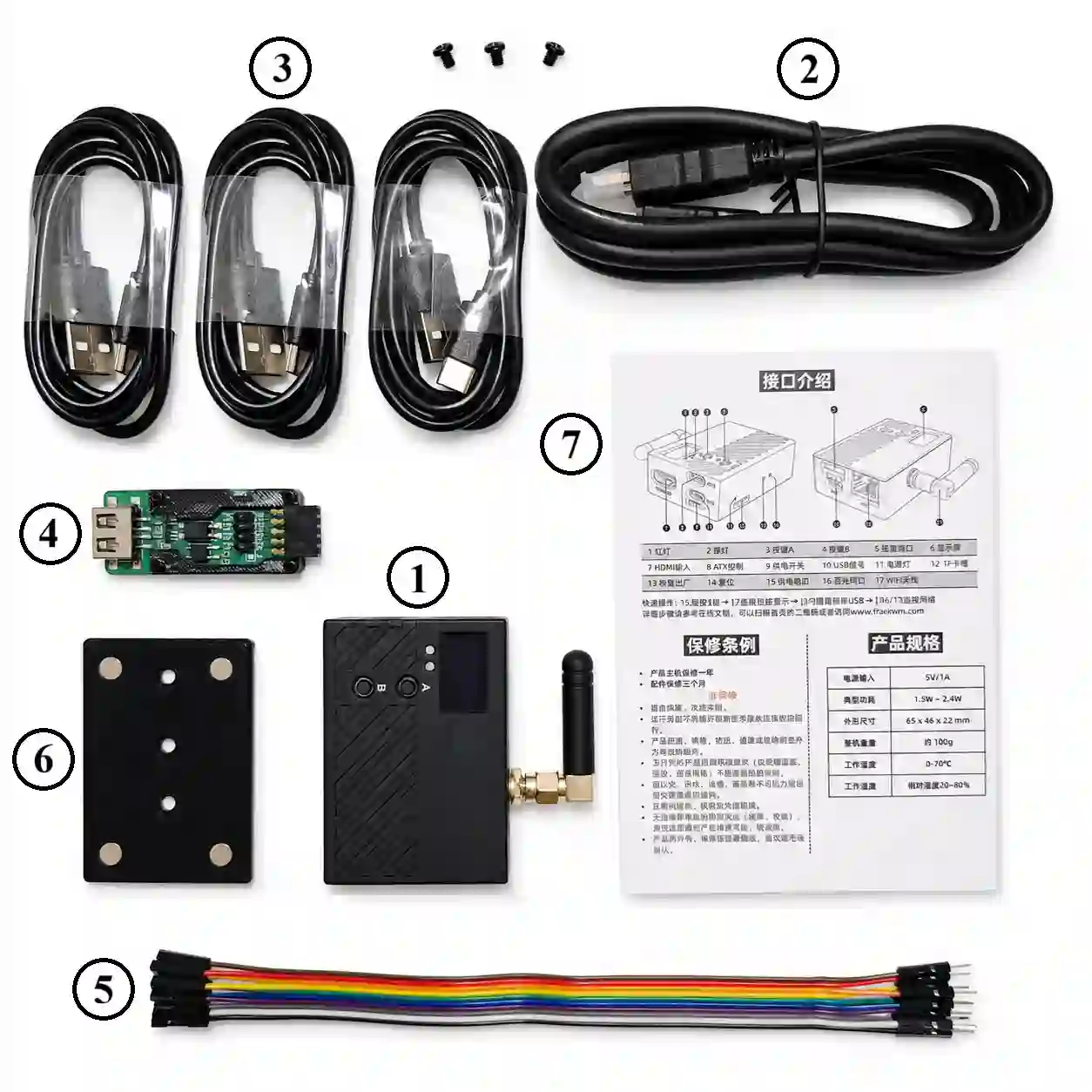

包装清单¶
打开包装后，请对照下表核对物品是否齐全：
| 编号 | 物品 | 数量 | 说明 |
|---|---|---|---|
| [1] | FlexKVM 主机 | 1 台 | 核心设备 |
| [2] | HDMI 连接线 | 1 条 | 连接被控设备视频输出 |
| [3] | USB Type-C 数据线 | 3 条 | 供电、数据传输与 ATX 控制，三条规格相同可互换 |
| [4] | ATX 控制器 | 1 个 | 远程控制电脑电源开关 |
| [5] | ATX 杜邦线 | 1 组 | ATX 控制器接线 |
| [6] | 磁吸背板 | 1 个 | 将设备固定在机柜上 |
| [7] | 说明书 | 1 份 | 产品使用说明 |
磁吸背板已预装在主机背面，开箱时确认即可。
ATX 控制器和杜邦线用于远程开关机功能，快速上手阶段无需安装，后续可参考 ATX 控制 进行配置。
准备工作¶
除包装内的物品外，您还需要自备：
| 物品 | 用途 | 备注 |
|---|---|---|
| USB 电源适配器(5V/1A及以上) | 独立供电 | 推荐，稳定性最佳 |
| 网线 | 有线联网 | 使用热点配网则不需要 |
| 被控设备（电脑/服务器） | 被远程管理的目标设备 | 需具备 HDMI 输出和 USB 接口 |
| 可上网的电脑或手机 | 配置设备、远程访问 | 推荐 Chrome / Edge / Firefox 浏览器 |
没有 USB 电源适配器？您可以使用被控设备的 USB 端口供电，但被控设备关机后 FlexKVM 也会断电，无法远程开关机。
浏览器推荐使用 Chrome / Edge / Firefox，其他浏览器可能存在兼容性问题(比如说画面显示异常)。
FlexKVM 和控制端（电脑/手机）需要处于同一个局域网（连接同一个路由器），否则无法通信。请在开始前确认您的网络环境。

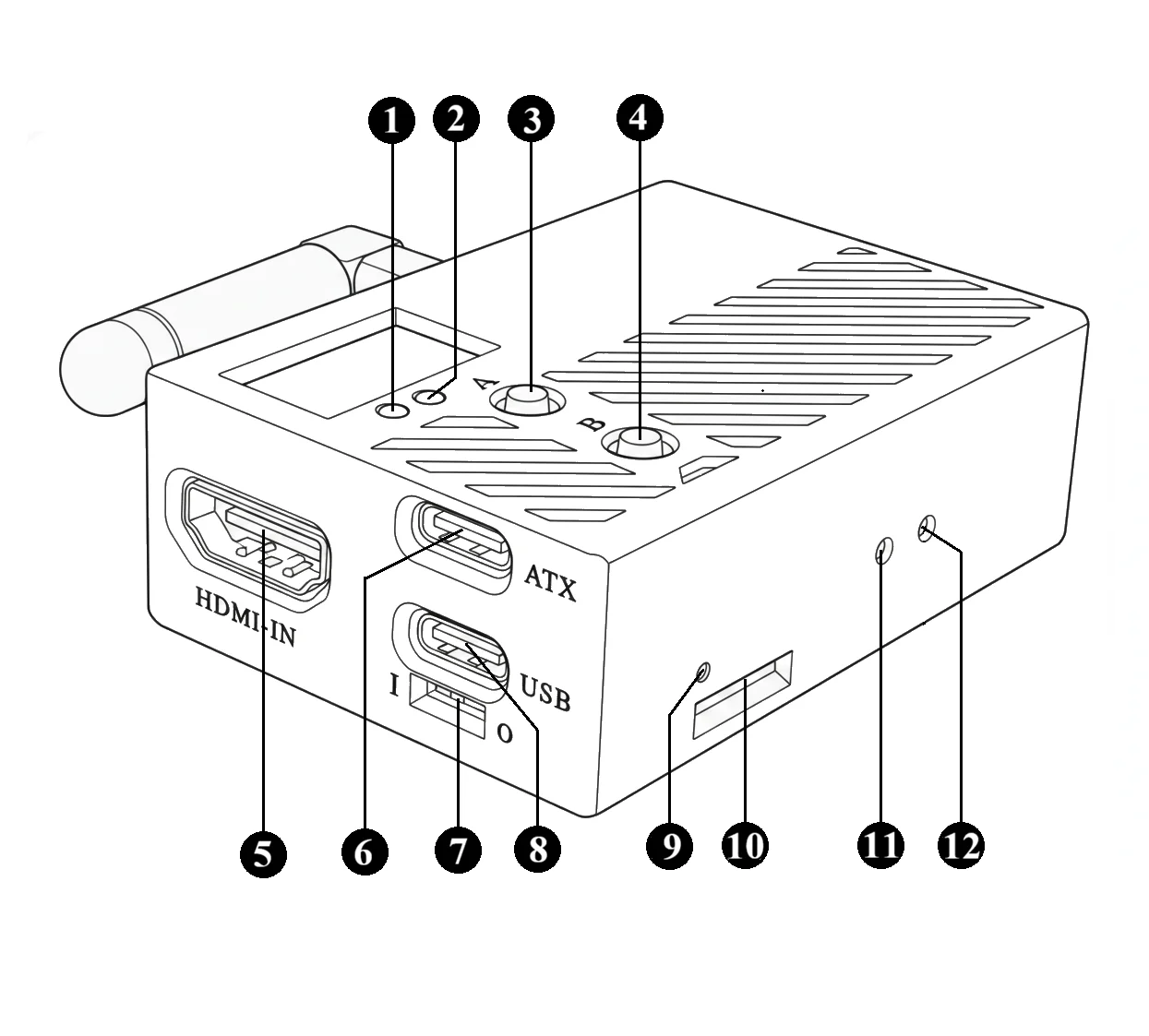

接口速览¶
以下是快速上手过程中会用到的接口，了解它们的位置和用途即可。
| 编号 | 名称 | 说明 |
|---|---|---|
| [1] | 警告指示灯（红色） | 反映网络和系统状态，详见下方速查表 |
| [2] | 状态指示灯（绿色） | 反映设备连接状态，判断设备是否正常工作的首要依据 |
| [3] | 按键 A | 长按 3~6 秒进入热点配网，超过 6 秒返回主界面 |
| [5] | HDMI 输入 | 连接被控设备的 HDMI 输出 |
| [7] | USB 供电开关 | 控制 USB 接口是否从被控设备取电 |
| [8] | USB 接口 | 连接被控设备，传输键鼠信号 |
| [9] | 电源指示灯（红色） | 亮 = 已供电，灭 = 未供电 |

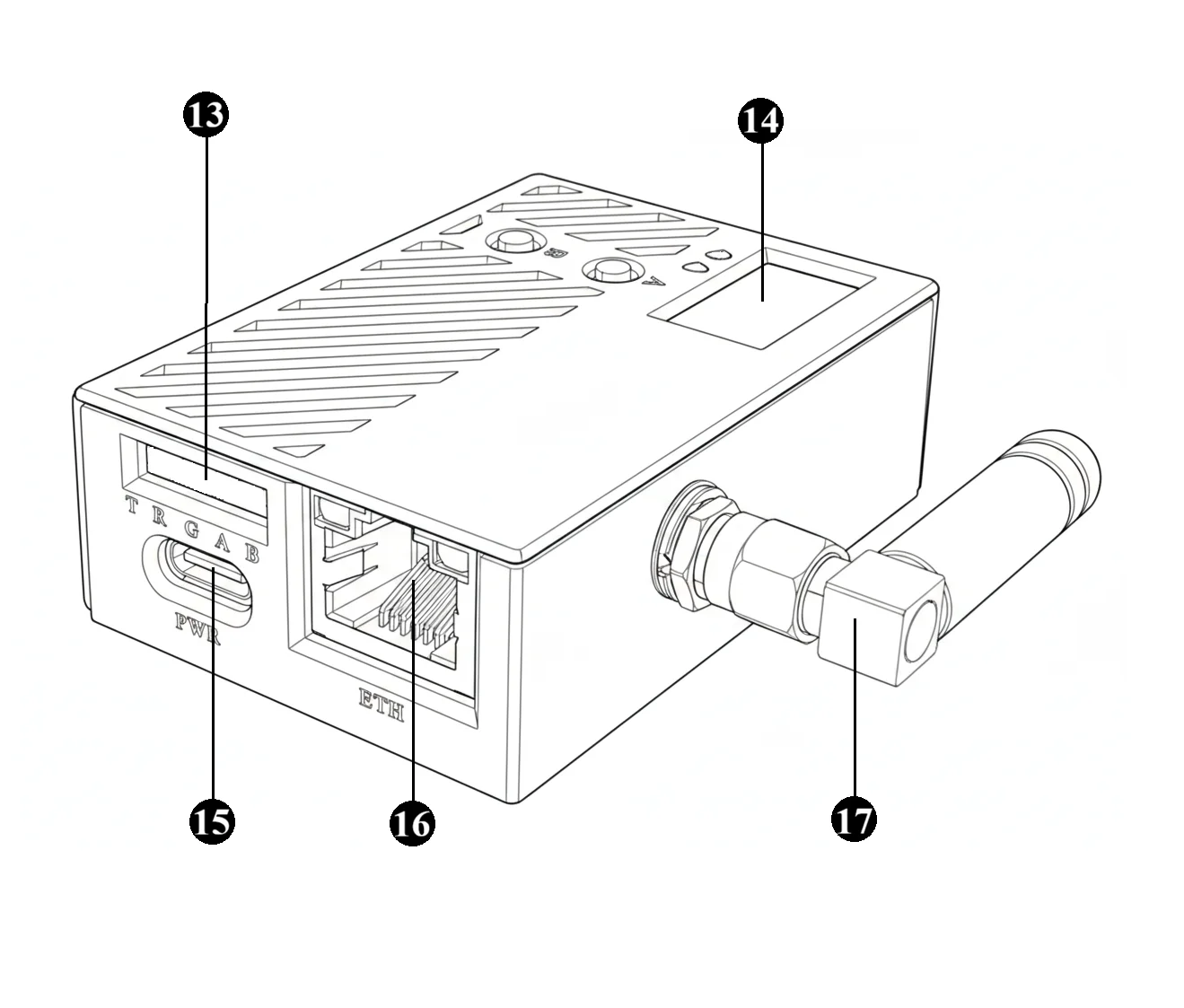

| 编号 | 名称 | 说明 |
|---|---|---|
| [14] | OLED 显示屏 | 显示设备状态、IP 地址、配网信息 |
| [15] | 电源接口 | 连接 5V 电源适配器 |
| [16] | 百兆网口 | 连接路由器或交换机 |
| [17] | WiFi 天线接口 | 天线出厂已安装，无需用户操作 |
其他接口（按键 B、ATX 控制、TF 卡槽、恢复出厂、复位、拓展接口等）请参考 接口介绍。
状态指示灯速查表¶
| 状态 | 频率 | 含义 |
|---|---|---|
| 快闪 | 约 5 次/秒 | USB 未连接 或 被控设备关机 |
| 慢闪 | 约 1 次/秒 | HDMI 未连接 或 被控设备休眠 |
| 常亮 | — | 全部连接正常 |
| 常灭 | — | 系统未正常启动 |
优先级：快闪 > 慢闪 > 常亮。例如 USB 和 HDMI 都未连接时显示快闪；USB 正常但 HDMI 未连接时显示慢闪。
在连接过程中，请确保被控设备处于正常工作状态，被控设备关机或休眠可能会导致后面的步骤无法正常进行。
警告指示灯速查表¶
警告指示灯（[1]，红色）反映设备的网络和系统状态:
| 状态 | 频率 | 含义 | 您该怎么做 |
|---|---|---|---|
| 常灭 | — | 网络已连接，一切正常 | ✅ 正常，无需处理 |
| 慢闪 | 约 1 次/秒 | 网络未连接或处于热点配网模式 | ✅ 正常，配置网络后会自动熄灭 |
| 快闪 | 约 5 次/秒 | 紧急事件(ota升级，恢复出厂模式等) | ⚠️ 快速上手阶段不会出现这种状态 |
| 常亮 | — | 系统发生严重错误 | ❌ 重启设备，若仍常亮请联系技术支持 |
快速上手过程中，您会看到的状态只有 慢闪 和 常灭两种状态。
启动设备¶
选择供电方式¶
FlexKVM 支持两种供电方式，请根据您的使用场景选择：
| 供电方式 | 适用场景 | 优点 | 注意 |
|---|---|---|---|
| 独立电源供电（推荐） | 大部分场景，特别是需要远程开关机 | 供电稳定，被控设备关机不影响 FlexKVM | 需要自备 5V/1A 电源适配器 |
| 被控设备 USB 供电 | 不需要远程开关机，追求简洁 | 一根 USB 线同时供电和传数据 | 被控设备关机后 FlexKVM 也断电 |
两种供电方式互斥，请根据使用场景选择其一，按相应步骤完成设备连接。
方式一：独立电源供电（推荐）¶
该方式下需要完成3个步骤：
- 连接电源
- 连接 USB
- 连接 HDMI

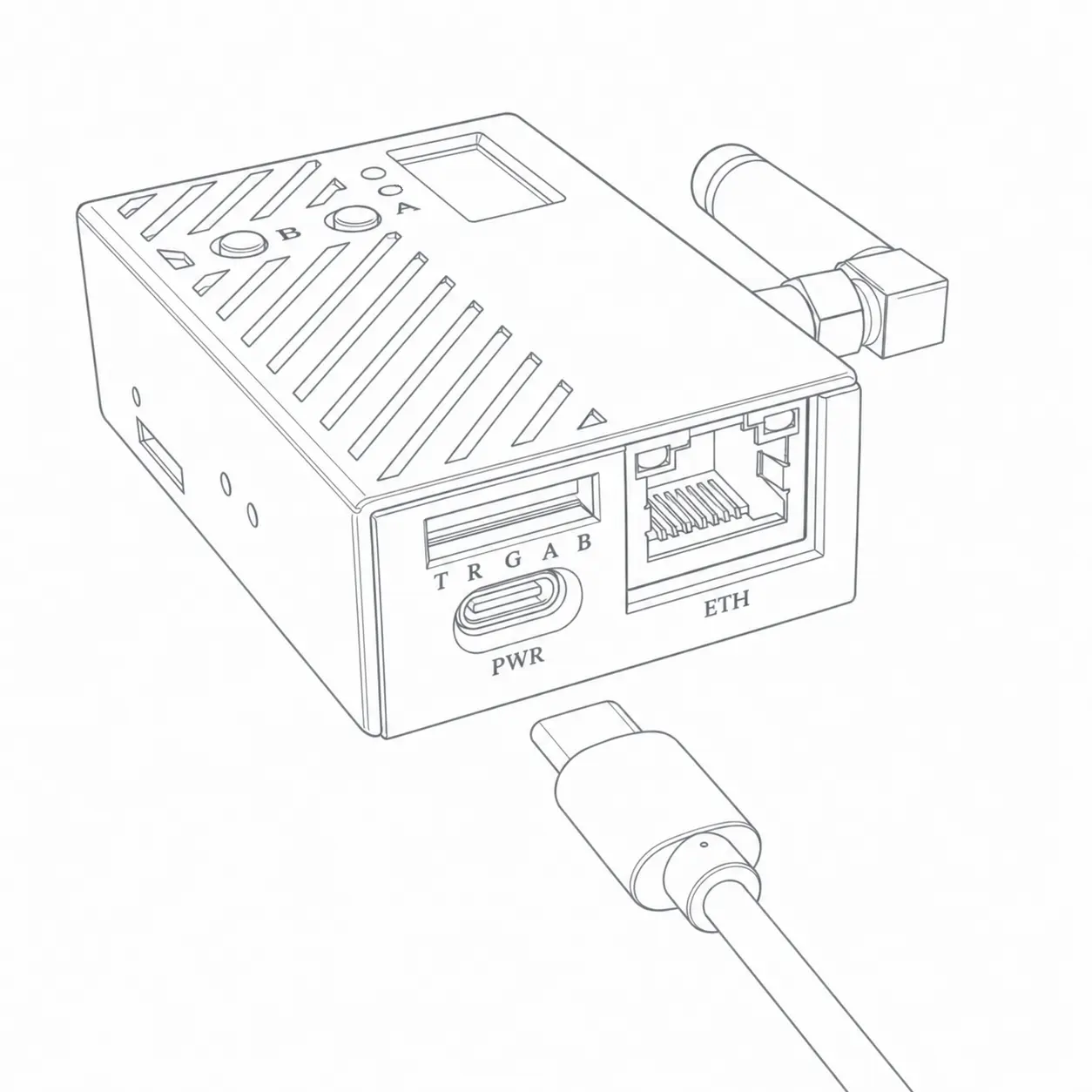

1. 连接电源¶
取一根 USB Type-C 数据线（包装编号 [3]），将 FlexKVM 的 电源接口 [15] 连接到 5V/1A 电源适配器。
连接后：
- 电源指示灯 [9]（红色）亮起
- 约 2 秒后，OLED 显示屏 [14] 显示 FlexKVM logo

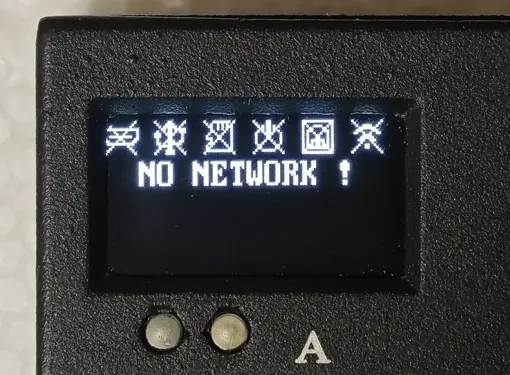

- 约 20 秒后，OLED 进入设备状态界面
- 状态指示灯 [2]（绿色）开始快闪（约 5 次/秒）
- 警告指示灯 [1]（红色）开始慢闪（约 1 次/秒）
排查：如果 OLED 无显示或红灯不亮，可能是电源适配器供电不足，请使用 5V/1A 以上的适配器。

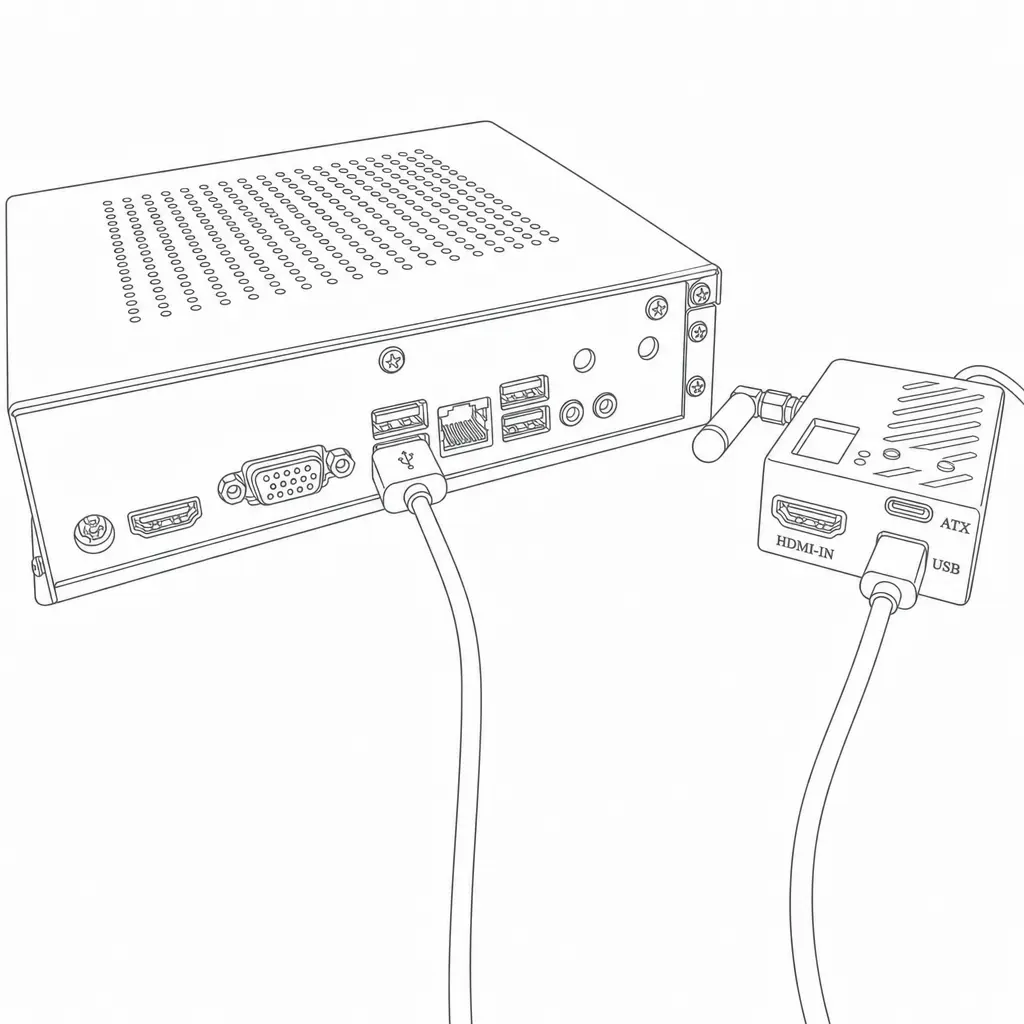

2. 连接 USB¶
取另一根 USB Type-C 数据线（包装编号 [3]），将 FlexKVM 的 USB 接口 [8] 连接到被控设备的 USB 口。

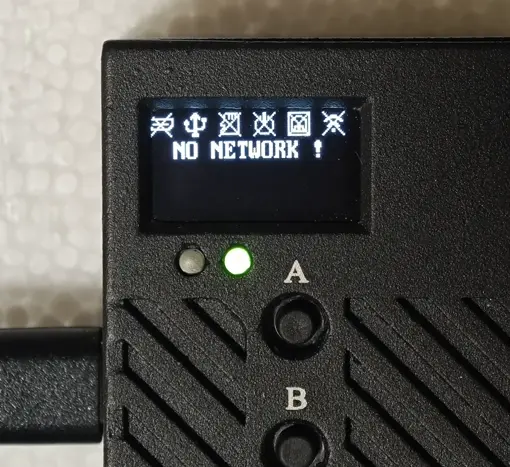

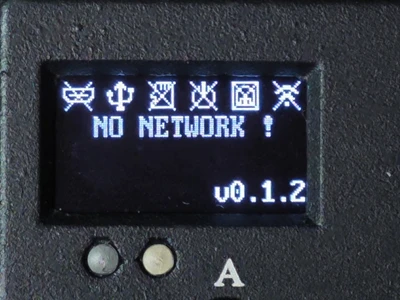

连接后：
- OLED 状态栏 USB 图标少了的符号
- 状态指示灯从快闪变为慢闪（约 1 次/秒）
排查：如果指示灯仍为快闪，请检查被控设备是否已正常开机、USB 线材是否支持数据传输。

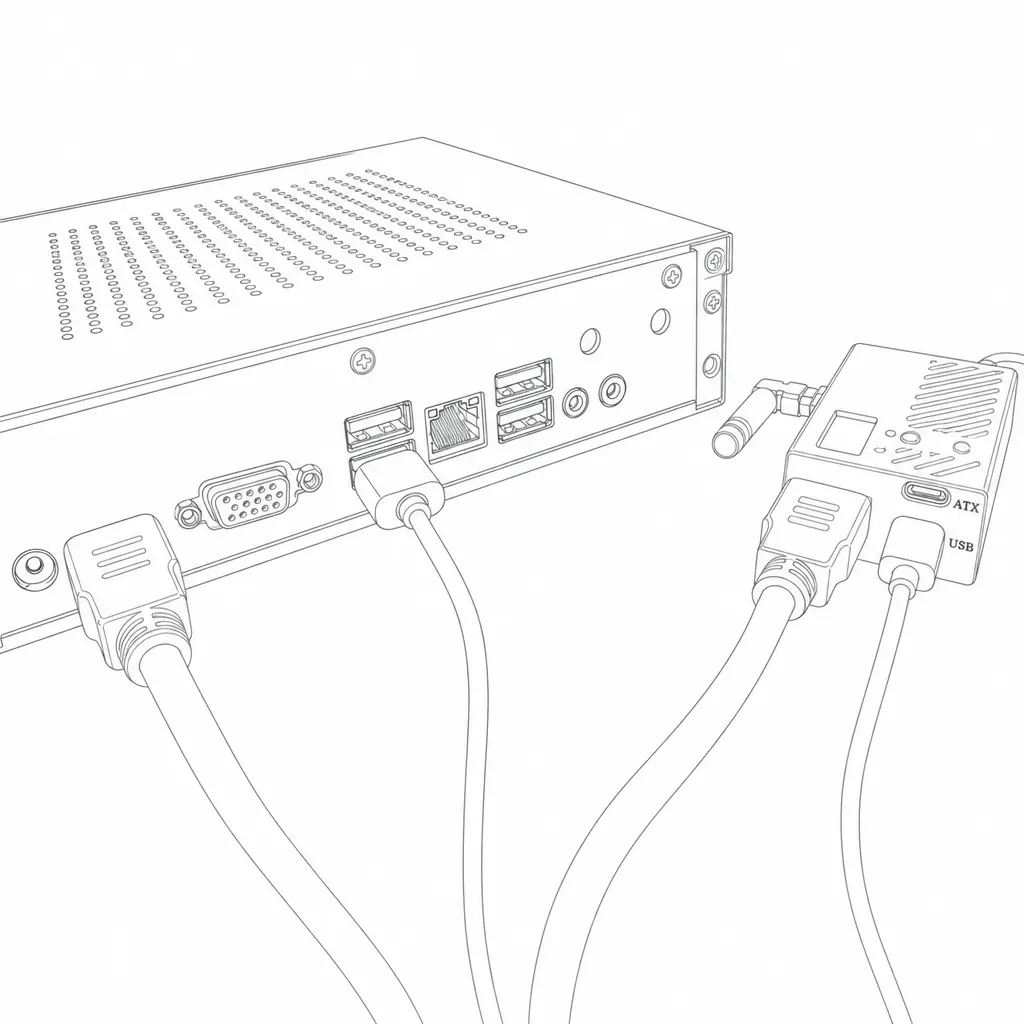

3. 连接 HDMI¶
使用 HDMI 连接线（包装编号 [2]） 连接被控设备的 HDMI 输出与 FlexKVM 的 HDMI 输入 [5]。

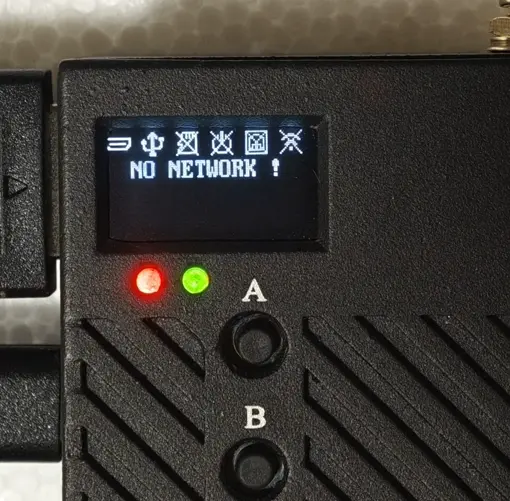

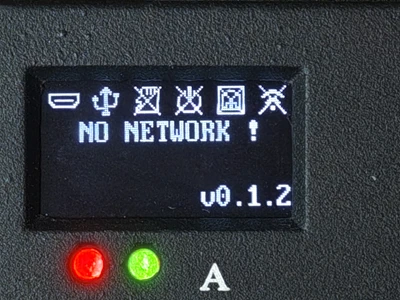

连接后：
- OLED 状态栏 HDMI 图标少了的符号
- 状态指示灯从慢闪变为常亮（绿色）
方式二：被控设备 USB 供电¶
此方式下 USB 线同时承担供电和数据传输，无需外接电源适配器。
该方式下需要完成3个步骤：
- 打开 USB 供电开关
- 连接 USB
- 连接 HDMI

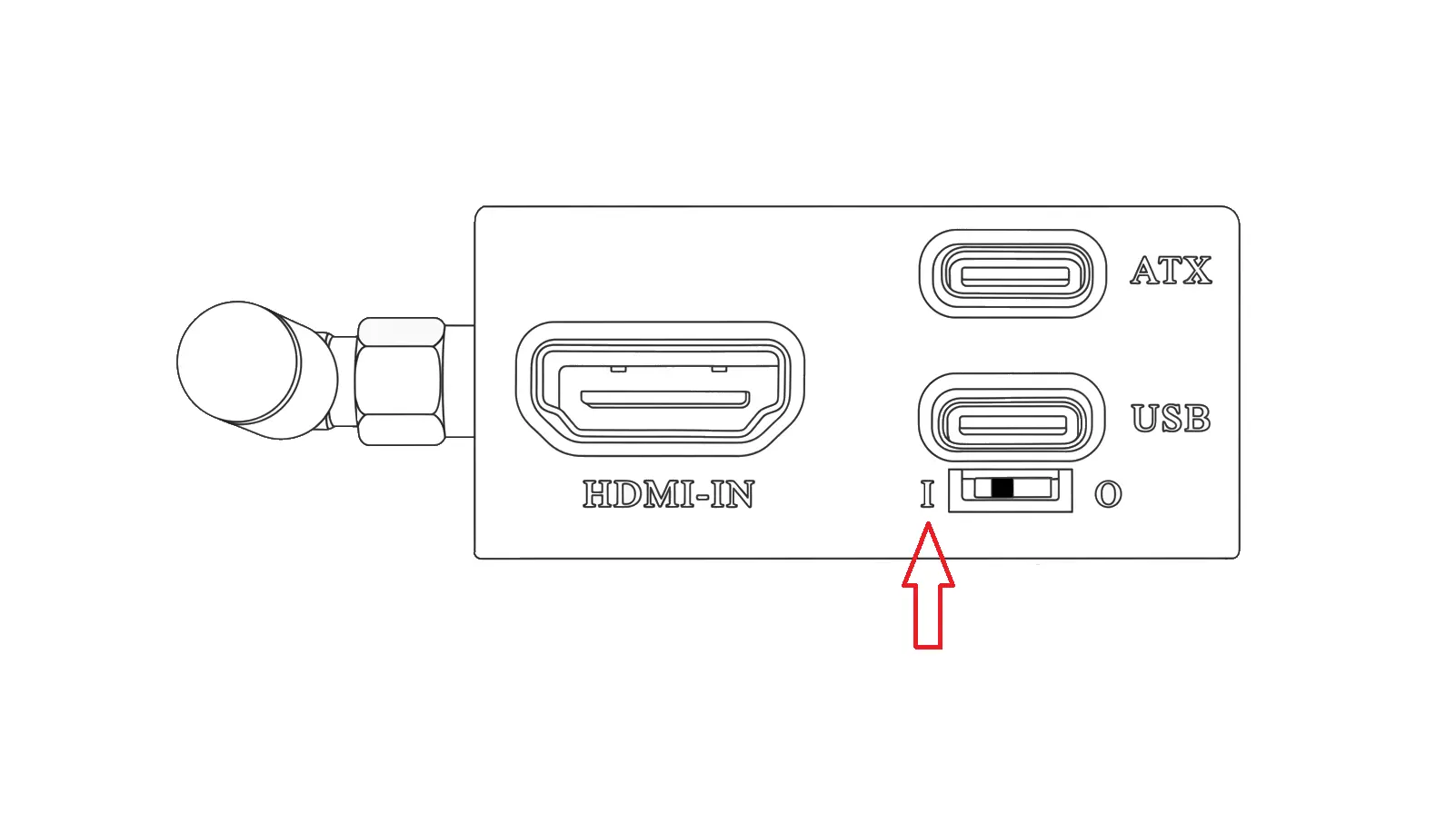

1. 打开 USB 供电开关¶
将 USB 供电开关 [7] 拨到符号 I，允许 USB 接口从被控设备取电。
开关拨到符号 O 时，USB 仅传输数据，不从被控设备取电。
2. 连接 USB¶
取一根 USB Type-C 数据线（包装编号 [3]），将 FlexKVM 的 USB 接口 [8] 连接到被控设备的 USB 口。
FlexKVM 会通过 USB 取电并自动启动：
- 电源指示灯亮起
- 约 2 秒后 OLED 显示 logo，约 20 秒后进入设备状态界面
- 状态指示灯变为慢闪（约 1 次/秒），USB 图标启用
如果设备未启动，请检查被控设备 USB 口供电是否足够（需 5V/1A 及以上），以及 USB 供电开关是否已拨到 I。
3. 连接 HDMI¶
使用 HDMI 连接线（包装编号 [2]） 连接被控设备的 HDMI 输出与 FlexKVM 的 HDMI 输入 [5]。
连接后：
- OLED 状态栏 HDMI 图标少了的符号
- 状态指示灯从慢闪变为常亮（绿色）
启动完成确认¶
完成任一供电方式的全部接线后，设备应处于以下状态：
- 电源指示灯 [9]（红色）亮起
- 状态指示灯 [2]（绿色）常亮
- OLED 显示屏 [14] 显示 HDMI、USB 连接成功
- 警告指示灯 [1]（红色）慢闪（约 1 次/秒）
网络配置¶

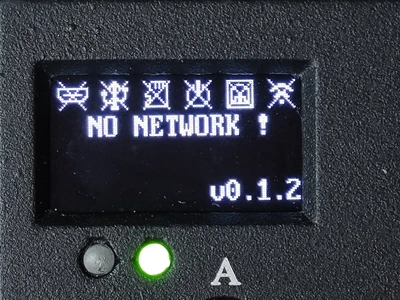

设备在没有联网的情况下，警告指示灯 [1] 会慢闪（约 1 次/秒），OLED 第二行会显示"NO NETWORK !"。
网络配置完成之后设备:
- 警告指示灯 [1]*（红色）从慢闪变为常灭**
- OLED 第二行显示 IP 地址
选择联网方式¶
| 方式 | 适用场景 | 操作难度 |
|---|---|---|
| 有线网络 | 有网线环境，即插即用 | ⭐ 简单 |
| 热点配网 | 无线网络，无网线环境 | ⭐⭐ 稍复杂 |
FlexKVM 和控制端（电脑/手机）需要处于同一个局域网（连接同一个路由器），否则无法通信。
有线网络¶
将网线一端连接路由器或交换机，另一端连接 FlexKVM 的百兆网口 [16]。
连接后：
- 网口指示灯亮起并闪烁
- OLED 状态栏网络图标启用，并显示
waiting - 一般 5 秒内自动获取 IP 地址，OLED 显示 IP（如
E192.168.1.100，前缀E表示 Ethernet 有线网络），警告指示灯 [1] 熄灭。
长时间未获取 IP 的排查步骤： 1. 网口指示灯不亮 → 检查网线两端是否插紧、尝试更换网线 2. 指示灯亮但不闪烁 → 检查路由器端口是否正常、尝试更换端口 3. OLED 显示
waiting超过 20 秒 → 确认路由器 DHCP 已开启、确认路由器 IP 地址池未耗尽 4. 以上均正常但仍无 IP → 尝试使用 热点配网 通过 WiFi 连接
热点配网¶
适用于没有网线、需要通过 WiFi 联网的场景。
1. 进入配网模式¶

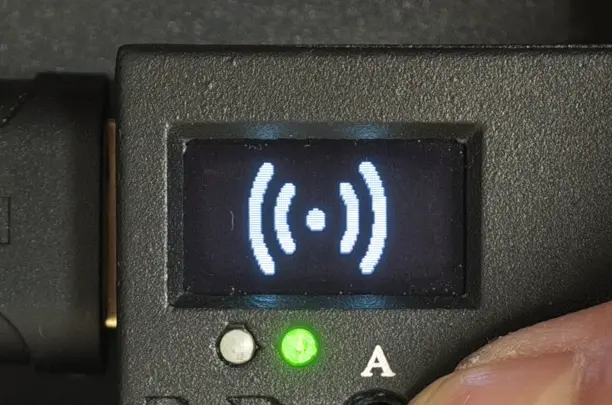

长按按键 A [3] 3~6 秒，OLED 显示 AP 图标后松开，进入热点配网模式。
不到 3 秒不会触发；超过 6 秒则返回主界面。如果误操作，松开按键重试即可。

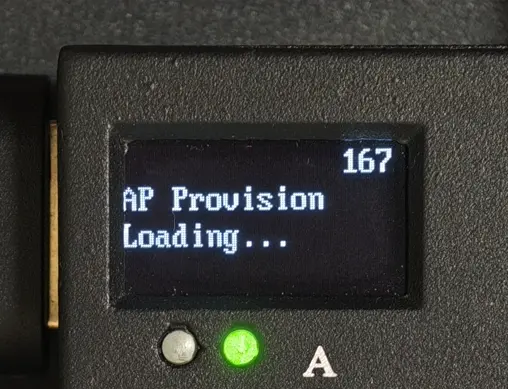

松开按键后，会进入配网等待界面:

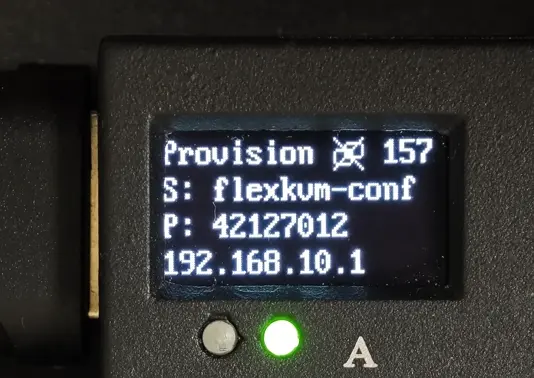

等待约 12 秒，OLED 会显示热点名称、密码和 IP 地址。
2. 连接热点¶
使用手机或电脑搜索并连接 OLED 上显示的热点，输入显示的密码。
连接成功后：
- 手机：系统会自动弹出浏览器门户页，点击"信任"或"继续"即可
- 如未弹出：手动打开浏览器访问
192.168.10.1 - Android 用户也可在通知栏中点击"登录网络"来打开门户页
- 电脑：手动打开浏览器，访问
192.168.10.1
手机演示¶

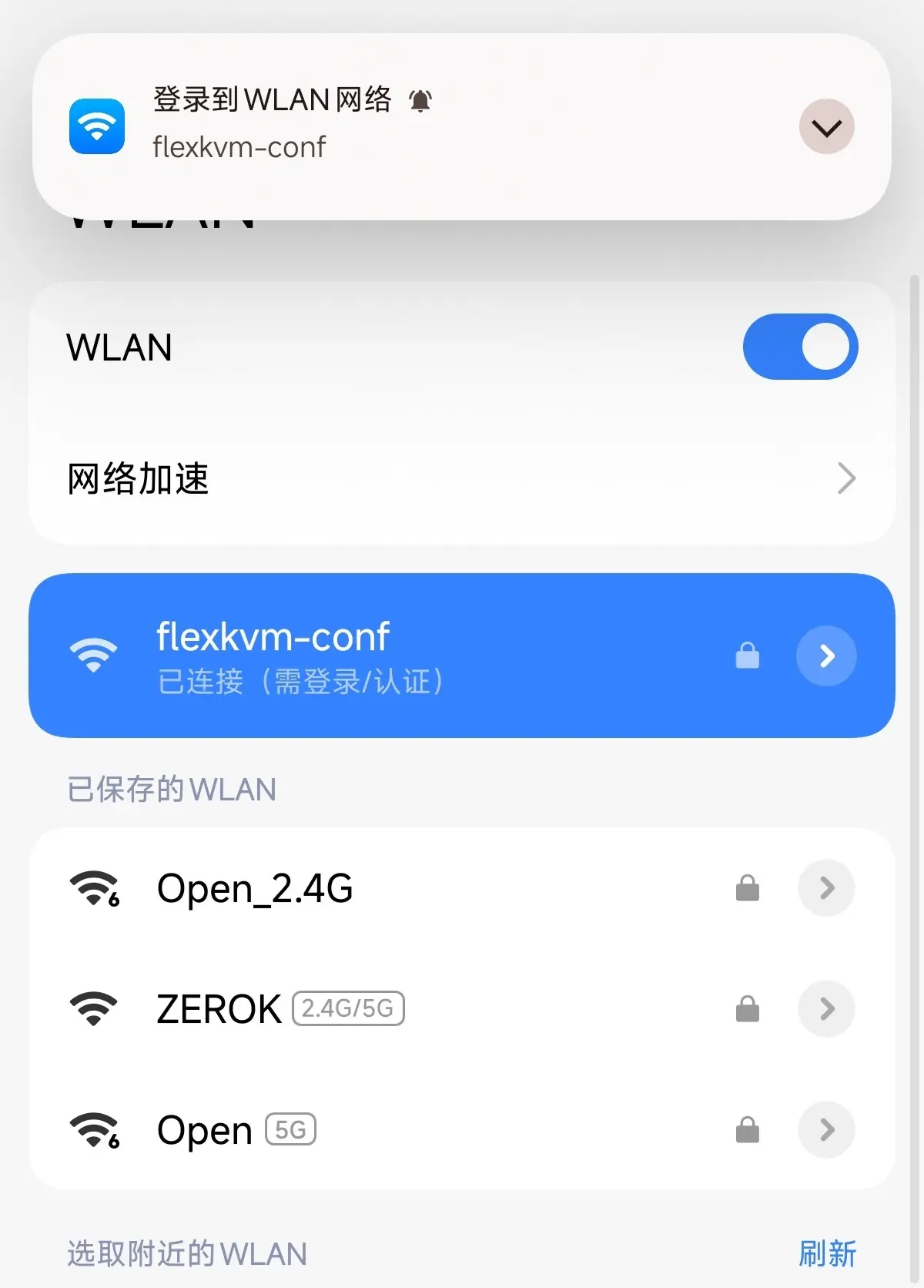

首先，手机连接到 FlexKVM 的热点。

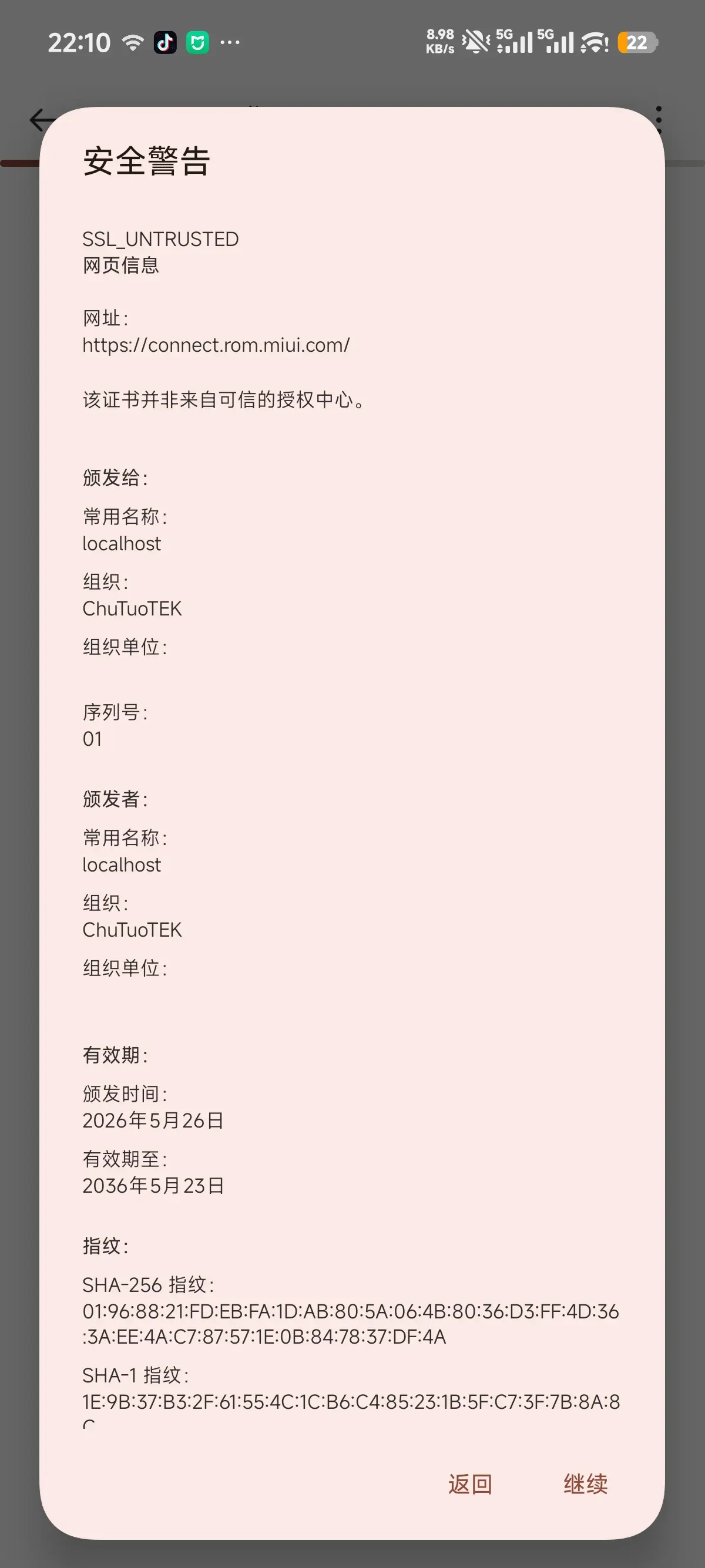

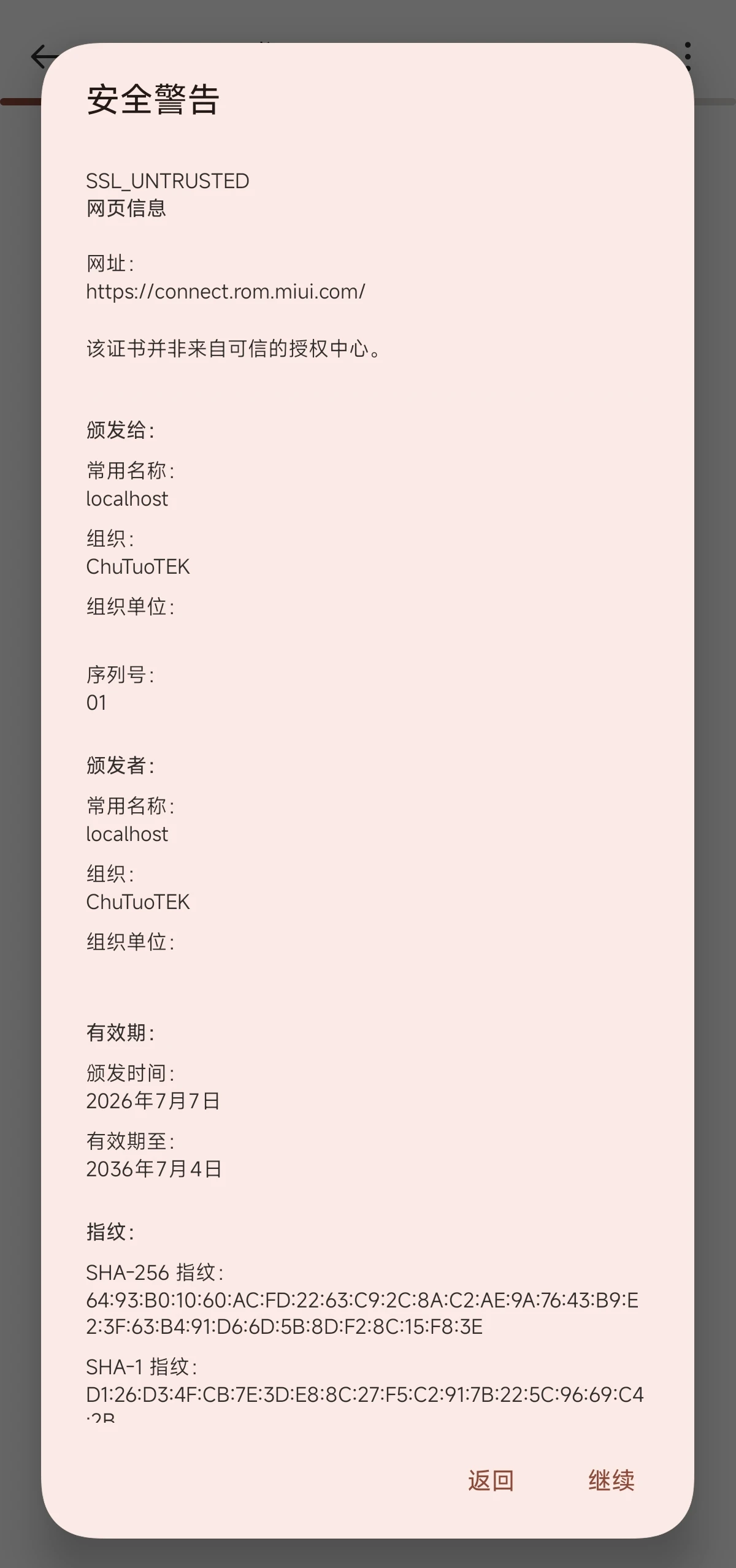

然后，手机会自动弹出浏览器门户页，点击"登录到WLAN网络" 或者使用浏览器访问ip地址。
点击"信任"或"继续"进入用户登录界面。
由于使用自签名证书，浏览器会提示"不安全"或"证书无效"，这是正常现象。各浏览器的跳过方法见下方 浏览器访问 中的表格。
3. 验证身份¶
系统会要求验证身份才能进入配网页面：
配网场景下创建账户或登录后，将进入配网配置页面而非主界面。完成账户创建或登录后，请返回本节继续第 4 步（连接 WiFi）。

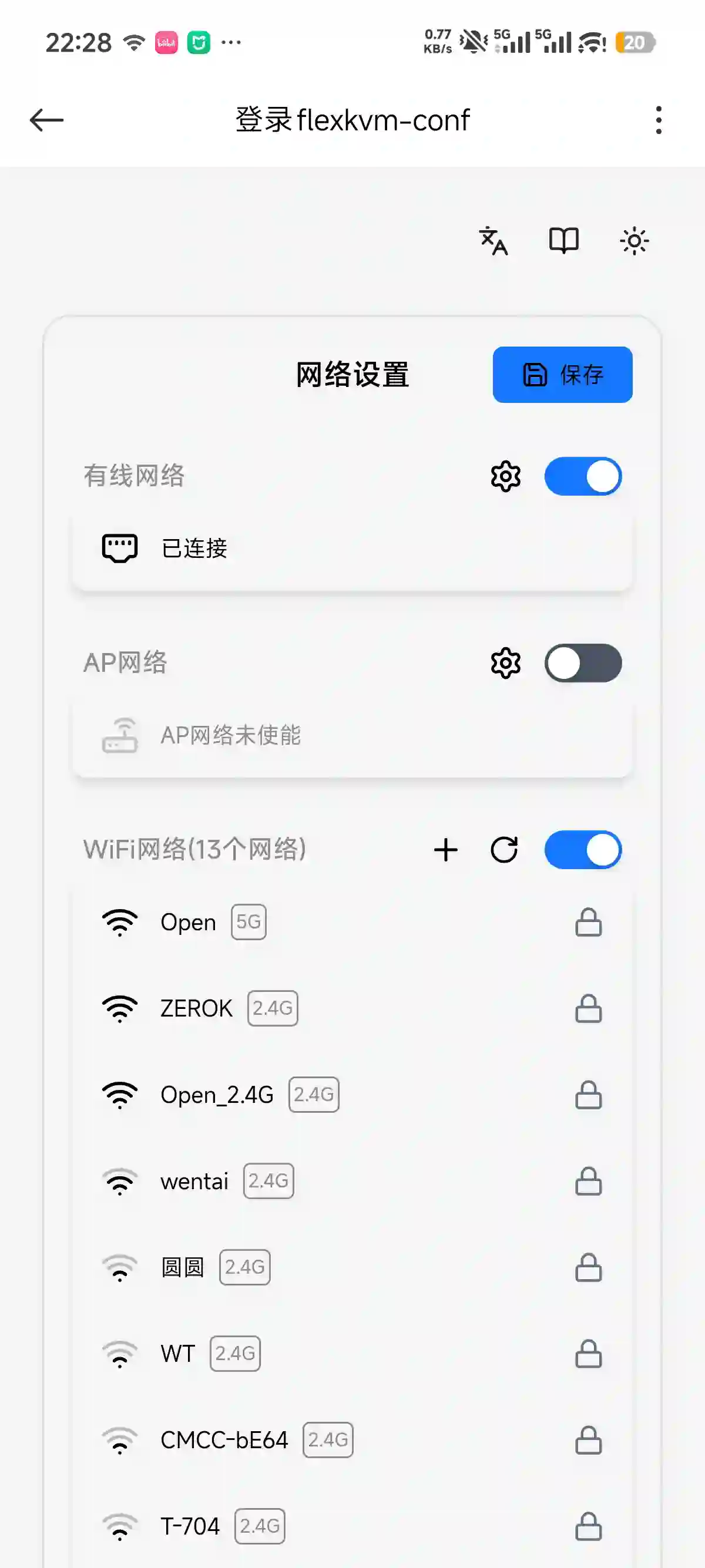

4. 连接 WiFi¶
进入配网页面后，在 WIFI 卡片中操作：
- 点击刷新按钮，扫描可用 WiFi
- 选择要连接的 WiFi，输入密码
- 点击连接

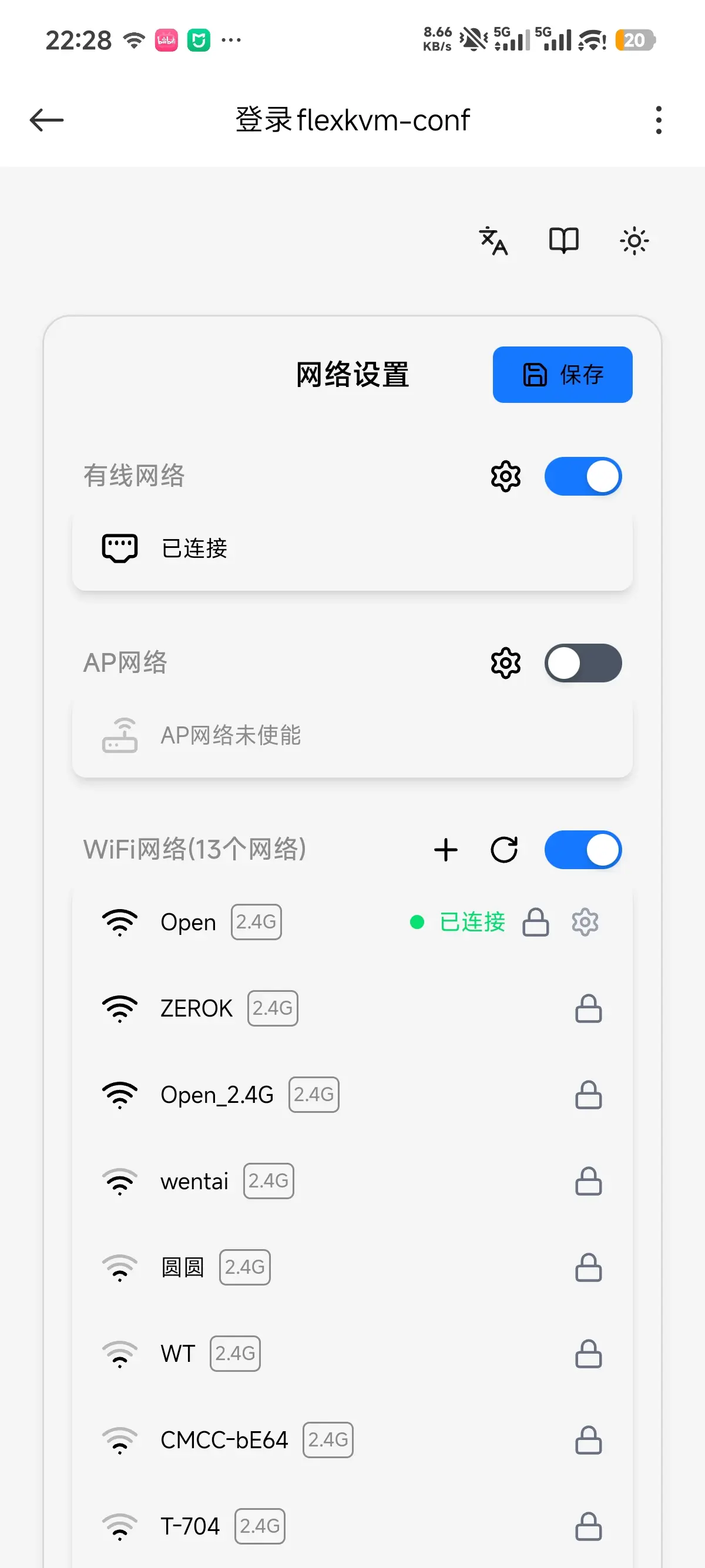

连接成功后，wifi卡片会显示已连接
5. 退出配网¶
点击页面右上角的保存按钮，设备自动退出配网模式并重启网络。
确认后，设备会自动退出配网模式并重启网络。

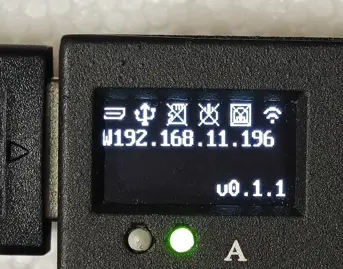

可以看到，设备已经获取到了IP地址，并且警告指示灯已经熄灭。
✅ 完成确认：OLED 显示设备 IP 地址，警告指示灯 [1] 熄灭。
访问设备¶
浏览器访问¶
- 在浏览器地址栏输入
https://设备IP（即 OLED 上显示的 IP 地址，例如https://192.168.1.100） -

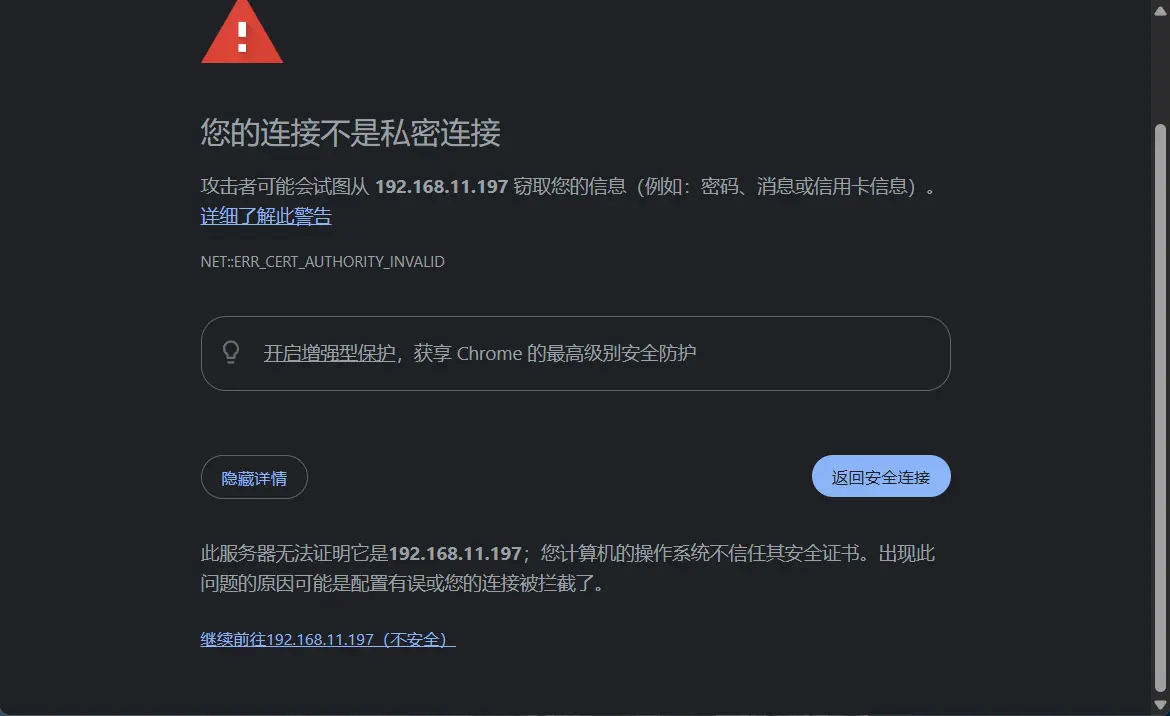

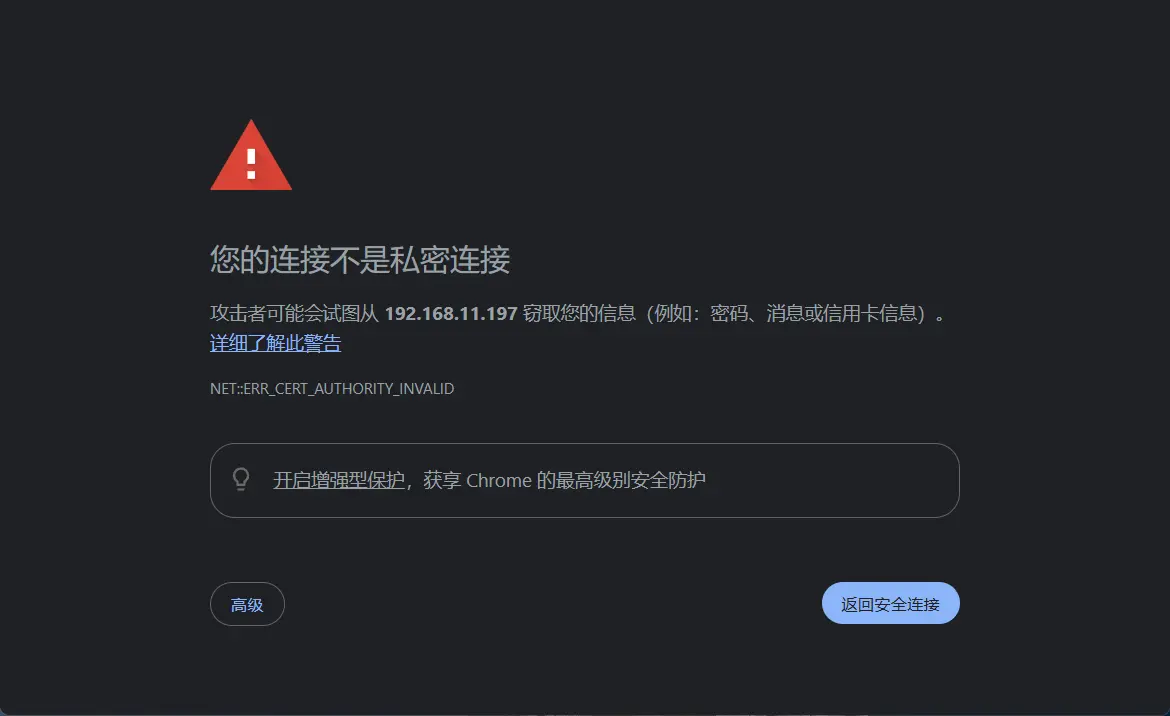

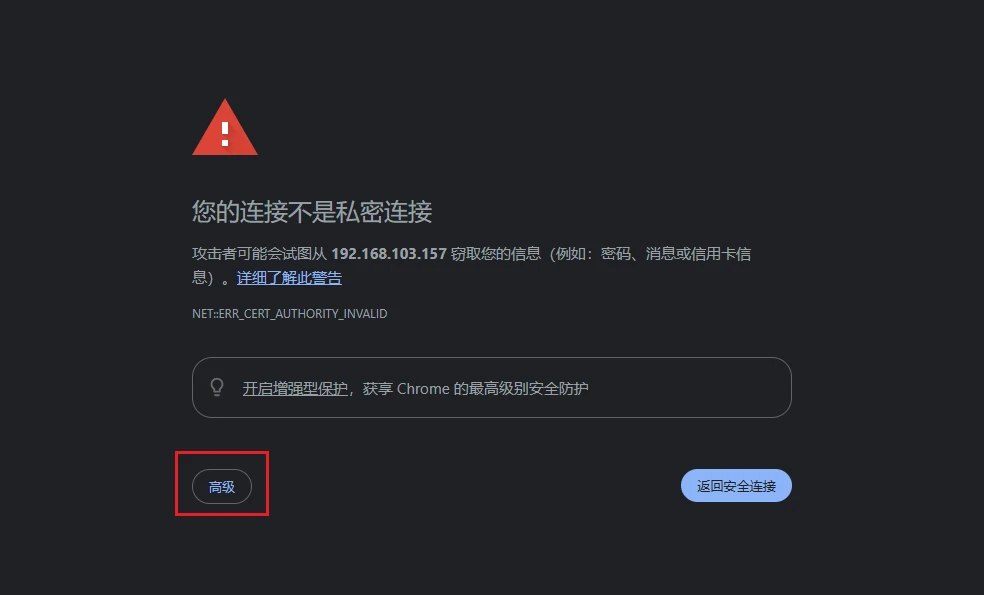

由于使用自签名证书，浏览器会提示"不安全"，请根据浏览器类型操作：

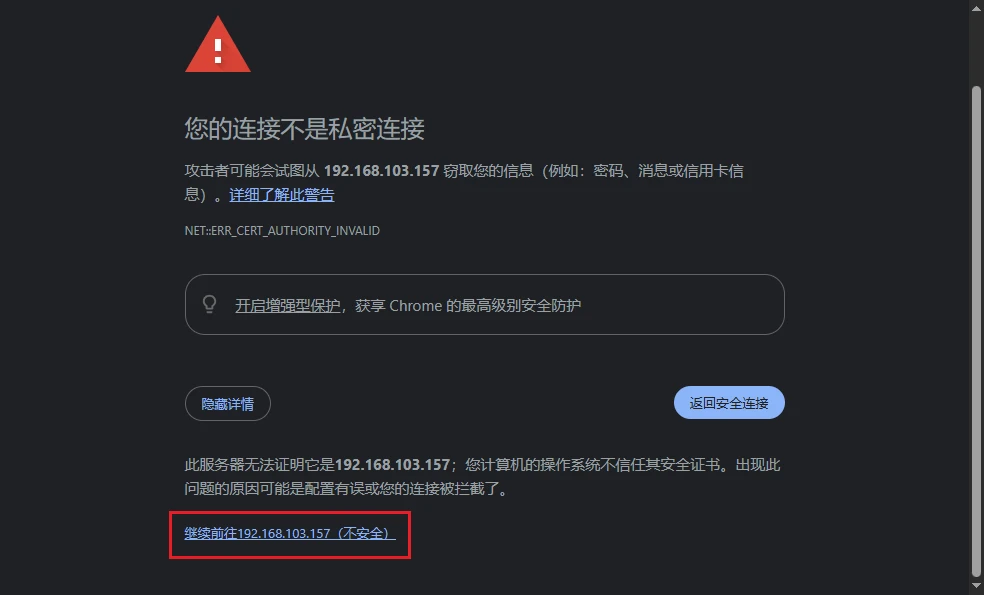

浏览器 操作步骤 Chrome 点击"高级" → "继续访问（不安全）" Edge 点击"高级" → "继续前往此站点（不安全）" Firefox 点击"高级" → "接受风险并继续" Safari 点击"显示详细信息" → "访问此网站"
无法打开页面？ 如果浏览器提示"无法连接"或长时间加载： 1. 确认控制端和 FlexKVM 连接的是同一个路由器 2. 确认输入的 IP 地址与 OLED 显示的完全一致（注意
https://前缀） 3. 尝试在控制端 ping 该 IP 地址，确认网络可达 4. 如果使用热点配网，确认手机/电脑仍连接在 FlexKVM 热点上，未自动切换回其他 WiFi
首次创建账户¶
首次访问时需要创建管理员账户：
| 项目 | 要求 |
|---|---|
| 用户名 | 4-32 位，字母 / 数字 / 下划线 / 点 / 连字符 |
| 密码 | 8-32 位，可打印字符，无空格 |
填写完成后点击"创建账户"，系统自动进入主界面。
登录已有账户¶
如果已经创建过账户，直接输入用户名和密码登录。
如果开启了 2FA，需要额外输入验证码。

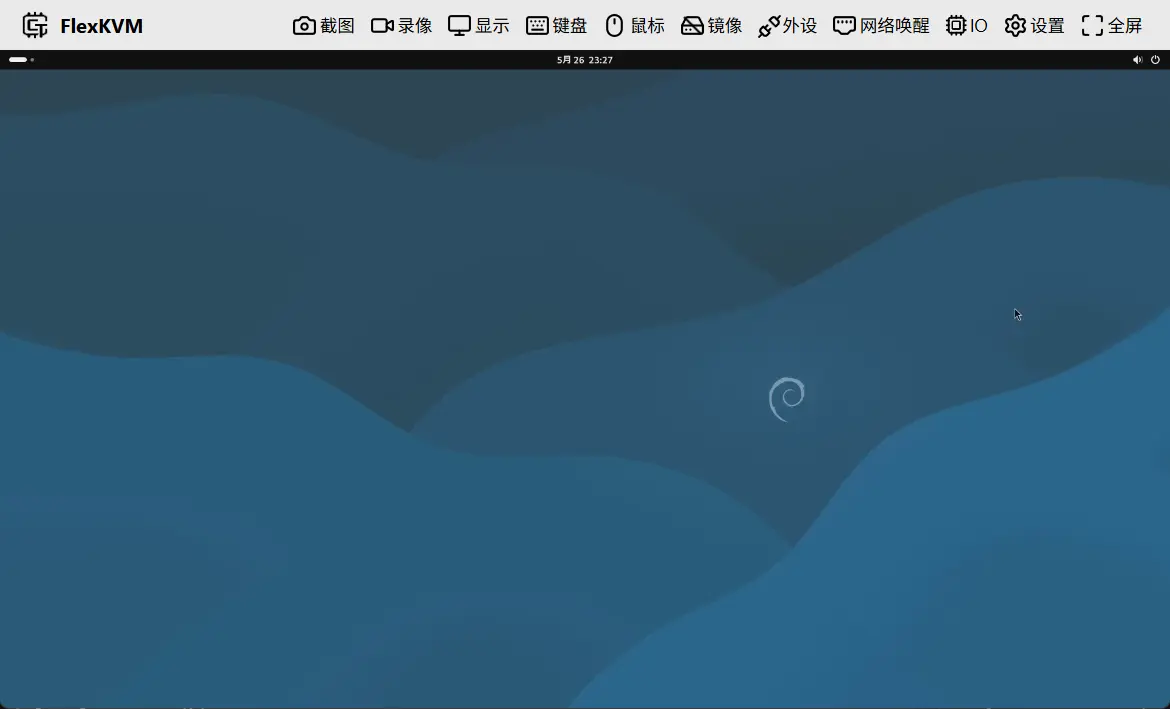

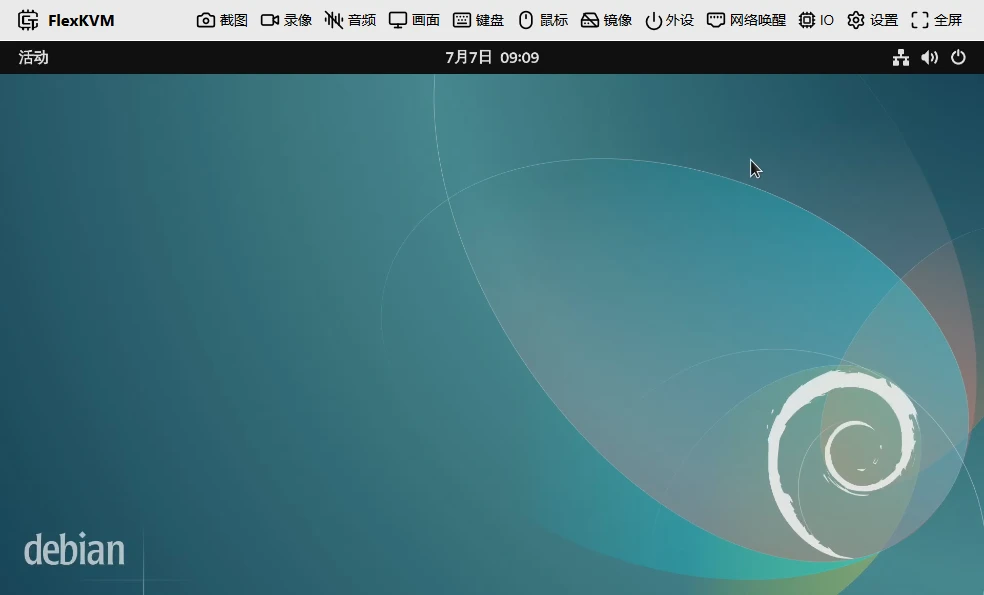

主界面¶
登录成功后即可看到 FlexKVM 主界面，开始远程管理您的被控设备。
下一步¶
完成基础设置后，您可以：
