ATX 电源控制¶
接好 ATX 控制器后，你就能远程控制被控主机的电源——开机、关机、强制断电、重启，就像亲手按机箱上的按钮。
开始之前¶
| 物品 | 说明 |
|---|---|
| FlexKVM | 已完成快速开始接线和配网 |
| ATX 控制器 | 包装内，带排线 |
| ATX 杜邦线 | 包装内，10 根 |
| USB Type-C 数据线 | 包装内，连 FlexKVM 用 |
| 十字螺丝刀 | 拆机箱用 |
硬件接线¶
引脚定义¶
ATX 控制器排线上每根线都有标签，对照接到主板：
| ATX 控制器 | 主板插针 | 说明 |
|---|---|---|
| PWR SW ×2 | POWER SW ×2 | 电源开关，不分正负 |
| RST SW ×2 | RESET SW ×2 | 复位开关，不分正负 |
| PWR LED+ | POWER LED+ | 电源指示灯正极 |
| PWR LED- | POWER LED- | 电源指示灯负极 |
| HDD LED+ | HDD LED+ | 磁盘指示灯正极 |
| HDD LED- | HDD LED- | 磁盘指示灯负极 |
电源和复位开关不分正负，互换也行。指示灯要分正负，接反了不亮。
找到主板插针¶

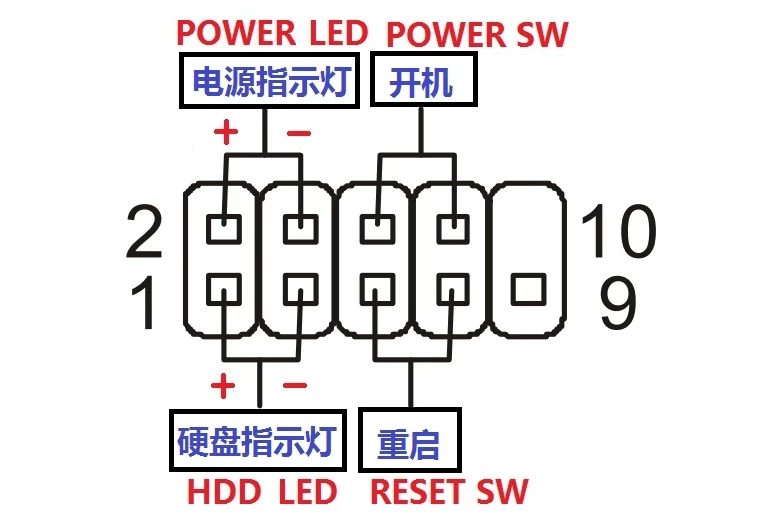

打开机箱，找到前置面板插针区——就是机箱电源键和重启键背后那排针脚。通常位于主板右下角，标识为 JFP1、F_PANEL 或 PANEL。
不确定？翻主板说明书"前置面板接口"章节，或搜主板型号 +
front panel pinout。
接线原理¶
ATX 控制器排线每根线有两个接口——公口（插针）接机箱面板线，母口（带孔）接主板插针或杜邦线公端。控制器串在机箱面板和主板之间，既能透传物理按键信号，也能由 FlexKVM 远程触发。
接线步骤¶
⚠️ 接线前确保 ATX 控制器和主板都已断电。
第一步：连机箱面板线到 ATX 控制器
- 从主板上拔下机箱面板连接线（母口从主板公针上拔下）
- 对照引脚定义表，将机箱面板线的母口插到 ATX 控制器排线对应标签的公口上
第二步：连 ATX 控制器到主板（二选一）
方法一：直接连接（推荐）——ATX 排线母口能直插主板时用。对准插入，有防呆设计，方向不对插不进去。
方法二：用杜邦线——母口形状不匹配时用。杜邦线母端插主板插针，公端插 ATX 排线母口。不分正负，插牢就行。
两种方法效果相同。接好后 ATX 控制器已串入电路。
连到 FlexKVM¶
用 USB Type-C 数据线把 ATX 控制器连到 FlexKVM 的 ATX 接口。

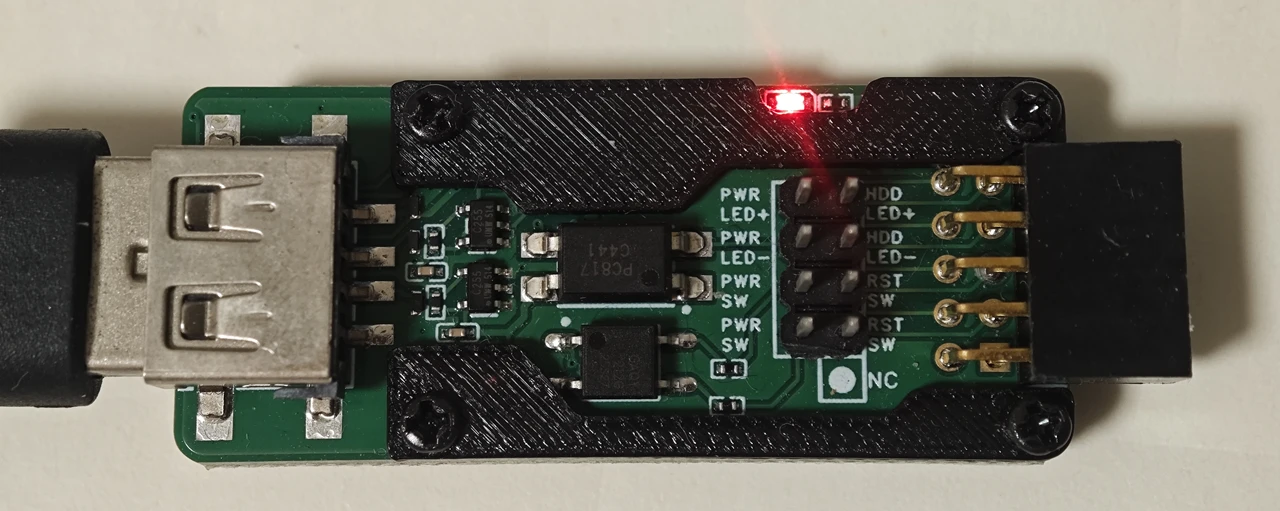

验证：ATX 控制器电源灯亮起，OLED 上 ATX 图标从"未连接"变为"已连接"。
拓展安装（可选）¶
可选配件把 ATX 控制器固定在机箱内部：全高 USB 挡板 + USB 转接线。挡板装 PCI 位 → 转接线一端连挡板内侧 → 另一端连 ATX 控制器 → FlexKVM 从外部连挡板。
软件配置¶

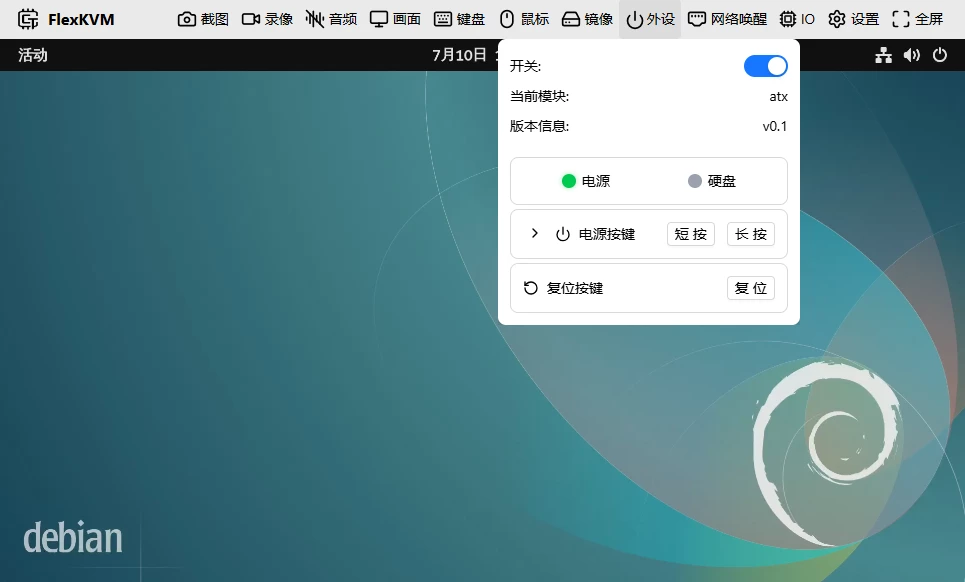

顶栏点外设图标。
| 图标 | 含义 |
|---|---|
 | 未连接或未启用 |
 | ATX 已连接，主机已开机 |
 | ATX 已连接，主机关机 |
启用¶
- 顶栏点外设图标
- 面板右上角开开关
- 正常连接会显示设备名
atx
状态指示灯¶
面板顶部两个灯，信号直连主板：
| 指示灯 | 含义 |
|---|---|
| 🟢 电源灯 | 主机正在运行 |
| 🟡 硬盘灯闪烁 | 硬盘读写中 |
电源控制¶
| 你要做什么 | 操作 |
|---|---|
| 开机 | 点电源键 → 短按 |
| 正常关机 | 点电源键 → 短按（操作系统响应） |
| 强制关机 | 点电源键 → 长按约 4 秒 |
| 重启 | 点复位键 |
⚠️ 强制关机和复位可能导致数据丢失。系统有响应时优先短按正常关机。
长按时长可调：点电源键旁展开箭头 → "长按关机"滑块（1s~10s）。
常见问题¶
点开机没反应？ → 检查杜邦线是否接牢、主板插针位置对不对。外设面板设备名是否显示 atx。
关机后马上开机了？ → BIOS 里开了"断电后自动开机"（Restore on AC Power Loss）。进 BIOS 关掉。
ATX 不识别？ → 重插 Type-C 排线，确认 OLED 上 ATX 图标出现。不行就换个 USB 口。
